ドイツ海軍ザイドリッツ級巡洋戦艦
Seydlitz class Battlecruiser

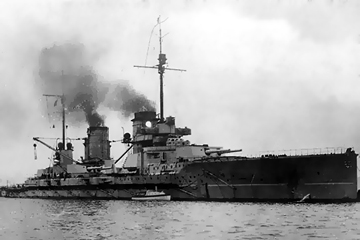

1.ザイドリッツ Seydlitz
起工:1911年2月4日
進水:1912年3月30日
竣工:1913年5月22日
自沈:1919年6月21日
略歴はこちら
寸法・排水量 竣工時 1916年頃
全長 200.6m 200.6m
水線長 200.0m 200.0m
垂線間長 N/A N/A
最大幅 28.5m 28.5m
水線幅 N/A N/A
吃水 9.29m N/A
基準排水量 N/A N/A
常備排水量 24,988t N/A
満載排水量 28,550t N/A
機関関係 竣工時 1916年頃
主罐 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:27基 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:27基
主機 海軍式直結タービンエンジン:2基 海軍式直結タービンエンジン:2基
軸数 4軸 4軸
出力 67,000shp (公試時:89,738shp) 67,000shp (公試時:89,738shp)
航続距離 14.0kt / 4,200nm 14.0kt / 4,200nm
速力 26.5kt (公試時:28.13kt) 26.5kt (公試時:28.13kt)
燃料搭載量 石炭:3,000t 石炭:3,000t
装甲防御 竣工時 1916年頃
水線部舷側装甲 300mm 300mm
上部舷側装甲 N/A N/A
水雷隔壁 50mm 50mm
最上甲板装甲 - -
上甲板装甲 25mm 25mm
中甲板装甲 30mm 30mm
下甲板装甲 - -
主砲塔
  • 前面:230mm
  • 側面:200mm
  • 後面 210mm
  • 天蓋:100mm
  • 前面:230mm
  • 側面:200mm
  • 後面 210mm
  • 天蓋:100mm
主砲塔バーベット部 230mm 230mm
副砲ケースメイト部 200mm 200mm
司令塔
  • 前面:350mm
  • 側面:350mm
  • 天蓋:80mm
  • 前面:350mm
  • 側面:350mm
  • 天蓋:80mm
搭載火器 竣工時 1916年頃
主砲 SK L/50 47.4口径28.3cm連装砲:5基 SK L/50 47.4口径28.3cm連装砲:5基
副砲 SK L/45 42.4口径14.9cm単装砲:16基 SK L/45 42.4口径14.9cm単装砲:16基
小火器 SK L/45 42.4口径8.8cm単装砲:12基 -
ミサイル兵装 - -
対空火器 - SK L/45 42.4口径8.8cm単装高角砲:4基
水雷兵装 50.0cm単装魚雷発射管 (水中固定式):4基 50.0cm単装魚雷発射管 (水中固定式):4基
対潜火器 - -
機雷戦装備 - -
測距儀 / レーダー 竣工時 1916年頃
射撃指揮装置 N/A N/A
射撃指揮レーダー - -
捜索レーダー - -
ソナー - -
航空艤装 竣工時 1916年頃
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 1916年頃
定員 1,068名 N/A
