フランス海軍マッセナ級戦艦
Masséna class Battleship
1.マッセナ Masséna
起工:1892年9月
進水:1895年7月24日
竣工:1898年6月
自沈:1915年11月9日
略歴はこちら

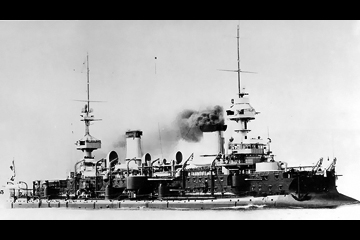

戦艦マッセナ
寸法・排水量 竣工時 1900年代初頭
全長 117.1m 117.1m
水線長 115.5m 115.5m
垂線間長 112.7m 112.7m
最大幅 20.3m 20.3m
水線幅 N/A N/A
吃水 8.84m N/A
基準排水量 N/A N/A
常備排水量 11,735t N/A
満載排水量 N/A N/A
機関関係 竣工時 1900年代初頭
主罐 ラグラフ・ダル式石炭専焼水管罐:24基 ラグラフ・ダル式石炭専焼水管罐:24基
主機 ロアール・サンデニ式直立型三気筒三段膨張式レシプロエンジン:3基 ロアール・サンデニ式直立型三気筒三段膨張式レシプロエンジン:3基
軸数 2軸 2軸
出力 13,500ihp 13,500ihp
航続距離 10.0kt / 4,000nm 10.0kt / 4,000nm
速力 17.0kt 17.0kt
燃料搭載量 石炭:980t 石炭:980t
装甲防御 竣工時 1900年代初頭
水線部舷側装甲 450mm 450mm
上部舷側装甲 100mm 100mm
水雷隔壁 - -
最上甲板装甲 - -
上甲板装甲 - -
中甲板装甲 70mm 70mm
下甲板装甲 40mm 40mm
主砲塔
  • 前面:400mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:400mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
主砲塔バーベット部 150mm 150mm
副砲塔
  • 前面:120mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:120mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
副砲塔バーベット部 N/A N/A
司令塔
  • 前面:350mm
  • 側面:350mm
  • 天蓋:N/A
  • 前面:350mm
  • 側面:350mm
  • 天蓋:N/A
搭載火器 竣工時 1900年代初頭
主砲 Model1893 40口径30.5cm単装砲:2基 Model1893 40口径30.5cm単装砲:2基
副砲
  • Model1893 45口径27.4cm単装砲:2基
  • Model1887 45口径13.9cm単装砲:8基
  • Model1893 45口径27.4cm単装砲:2基
  • Model1887 45口径13.9cm単装砲:8基
副砲 - -
小火器
  • Model1892 45口径10.0cm単装砲:8基
  • Model1885 40口径4.7cm (3pdr) 単装砲:12基
  • Model1885 20口径3.7cm (1pdr) 五砲身自動砲:3基
  • Model1892 45口径10.0cm単装砲:8基
  • Model1885 40口径4.7cm (3pdr) 単装砲:12基
  • Model1885 20口径3.7cm (1pdr) 五砲身自動砲:3基
ミサイル兵装 - -
対空火器 - -
水雷兵装
  • 45.0cm単装魚雷発射管 (水上固定式):2基
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • 45.0cm単装魚雷発射管 (水上固定式):2基
  • ↑45.0cm魚雷:N/A
対潜火器 - -
機雷戦装備 - -
測距儀 / レーダー 竣工時 1900年代初頭
射撃指揮装置 N/A N/A
射撃指揮レーダー - -
捜索レーダー - -
ソナー - -
航空艤装 竣工時 1900年代初頭
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 1900年代初頭
定員 610名 N/A
