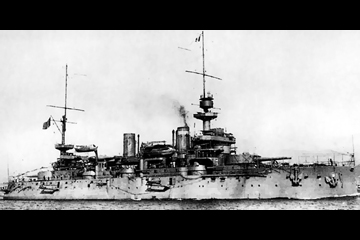

フランス海軍シュフラン級戦艦
Suffren class Battleship
1.シュフラン Suffren
起工:1899年1月5日
進水:1899年7月25日
竣工:1904年2月3日
戦没:1916年11月26日 (潜水艦雷撃)
略歴はこちら
寸法・排水量 竣工時 1900年代頃
全長 128.5m 128.5m
水線長 125.9m 125.9m
垂線間長 N/A N/A
最大幅 21.4m 21.4m
水線幅 N/A N/A
吃水 満載時:8.38m N/A
基準排水量 N/A N/A
常備排水量 12,527t N/A
満載排水量 12,892t N/A
機関関係 竣工時 1900年代頃
主罐 ニクローズ式石炭専焼水管罐:24基 ニクローズ式石炭専焼水管罐:24基
主機 直立型三気筒三段膨張式レシプロエンジン:3基 直立型三気筒三段膨張式レシプロエンジン:3基
軸数 3軸 3軸
出力 16,700ihp 16,700ihp
航続距離 10.0kt / 5,100nm 10.0kt / 5,100nm
速力 17.0kt 17.0kt
燃料搭載量 石炭:820t 石炭:820t
装甲防御 竣工時 1900年代頃
水線部舷側装甲 300mm 300mm
上部舷側装甲 130mm 130mm
水雷隔壁 N/A N/A
最上甲板装甲 - -
上甲板装甲 - -
中甲板装甲 70mm 70mm
下甲板装甲 40mm 40mm
主砲塔
  • 前面:325mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:325mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
主砲塔バーベット部 460mm 460mm
副砲塔
  • 前面:120mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:120mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
副砲塔バーベット部 100mm 100mm
司令塔
  • 前面:300mm
  • 側面:300mm
  • 天蓋:N/A
  • 前面:300mm
  • 側面:300mm
  • 天蓋:N/A
搭載火器 竣工時 1900年代頃
主砲 Model1893 40口径30.5cm連装砲:2基 Model1893 40口径30.5cm連装砲:2基
副砲 Model1893 45口径16.5cm単装砲:10基 Model1893 45口径16.5cm単装砲:10基
副砲 - -
小火器
  • Model1893 45口径10.0cm単装砲:8基
  • Model1885 40口径4.7cm (3pdr) 単装砲:22基
  • Model1885 20口径3.7cm (1pdr) 単装砲:2基
  • Model1893 45口径10.0cm単装砲:8基
  • Model1885 40口径4.7cm (3pdr) 単装砲:22基
  • Model1885 20口径3.7cm (1pdr) 単装砲:2基
ミサイル兵装 - -
対空火器 - -
水雷兵装
  • 45.0cm単装魚雷発射管 (水上固定式):2基
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • ↑45.0cm魚雷:N/A
対潜火器 - -
機雷戦装備 - -
測距儀 / レーダー 竣工時 1900年代頃
射撃指揮装置 N/A N/A
射撃指揮レーダー - -
捜索レーダー - -
ソナー - -
航空艤装 竣工時 1900年代頃
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 1900年代頃
定員 714名 N/A
