ドイツ海軍ブラウンシュヴァイク級戦艦
Braunscweig class Battleship
1.ブラウンシュヴァイク Braunscweig
起工:1901年10月21日
進水:1902年12月20日
竣工:1904年10月15日
除籍:1931年3月31日
 2.エルザス Elsass
起工:1901年5月26日
進水:1903年5月26日
竣工:1904年11月29日
除籍:1931年3月31日

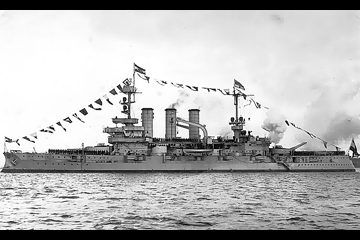

 3.ヘッセン Hessen
起工:1902年3月15日
進水:1903年9月18日
竣工:1905年9月19日
類別変更:1935年3月31日 (標的艦)
除籍:1946年1月2日
↓
再就役:1946年6月3日
ソビエト連邦海軍 標的艦 ツェル Tsel
除籍:1960年
4.プロイセン Preußen
起工:1902年4月
進水:1903年10月30日
竣工:1905年7月12日
除籍:1929年4月5日
 5.ロートリンゲン Lothringen
起工:1902年12月1日
進水:1904年5月27日
竣工:1906年5月18日
除籍:1931年3月31日

各艦の略歴はこちら
寸法・排水量 竣工時 Hessen:竣工時 Braunschweig:1921年頃 Hessen:1931年頃
全長 127.7m 127.7m 127.7m 127.7m
水線長 126.0m 126.0m 126.0m 126.0m
垂線間長 N/A N/A N/A N/A
最大幅 25.6m 25.6m 25.6m 25.6m
水線幅 N/A N/A N/A N/A
吃水 8.10m N/A N/A N/A
基準排水量 N/A N/A N/A N/A
常備排水量 13,208t N/A N/A N/A
満載排水量 14,394t N/A N/A N/A
機関関係 竣工時 Hessen:竣工時 Braunschweig:1921年頃 Hessen:1931年頃
主罐
  • 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:8基
  • 円罐:6基
 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:10基
  • 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:8基
  • 円罐:6基
 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:10基
主機 直立式三気筒三段膨張式レシプロエンジン:3基 直立式三気筒三段膨張式レシプロエンジン:3基 直立式三気筒三段膨張式レシプロエンジン:3基 直立式三気筒三段膨張式レシプロエンジン:3基
軸数 3軸 3軸 3軸 3軸
出力 17,000ihp 16,500ihp 17,000ihp 16,500ihp
航続距離 10.0kt / 5,200nm 10.0kt / 5,200nm 10.0kt / 5,200nm 10.0kt / 5,200nm
速力 18.7kt 18.2kt 18.7kt 18.2kt
燃料搭載量 石炭:1,670t 石炭:1,670t 石炭:1,670t 石炭:1,670t
装甲防御 竣工時 Hessen:竣工時 Braunschweig:1921年頃 Hessen:1931年頃
水線部舷側装甲 225mm 225mm 225mm 225mm
上部舷側装甲 150mm 150mm 150mm 150mm
最上甲板装甲 N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A
中甲板装甲
  • 中央部:40mm
  • 外舷部:75mm / 傾斜:N/A
  • 中央部:40mm
  • 外舷部:75mm / 傾斜:N/A
  • 中央部:40mm
  • 外舷部:75mm / 傾斜:N/A
  • 中央部:40mm
  • 外舷部:75mm / 傾斜:N/A
下甲板装甲 N/A N/A N/A N/A
主砲塔
  • 前面:250mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:50mm
  • 前面:250mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:50mm
  • 前面:250mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:50mm
  • 前面:250mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:50mm
主砲塔バーベット部 N/A N/A N/A N/A
副砲塔
  • 前面:150mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:150mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:150mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:150mm
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
副砲塔バーベット部 N/A N/A N/A N/A
副砲ケースメイト部 150mm 150mm 150mm 150mm
司令塔
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
  • 前面:300mm
  • 側面:300mm
  • 天蓋:50mm
搭載火器 竣工時 Hessen:竣工時 Braunschweig:1921年頃 Hessen:1931年頃
主砲 SK L/40 36.8口径28.3cm連装砲:2基 SK L/40 36.8口径28.3cm連装砲:2基 SK L/40 36.8口径28.3cm連装砲:2基 SK L/40 36.8口径28.3cm連装砲:2基
副砲 SK L/40 37.1口径17.3cm単装砲:14基 SK L/40 37.1口径17.3cm単装砲:14基 SK L/40 37.1口径17.3cm単装砲:12基 SK L/40 37.1口径17.3cm単装砲:12基
副砲 - -
小火器 SK L/45 42.4口径8.8cm単装砲:4基 -
ミサイル兵装 - - - -
対空火器 - - Flak L/45 42.4口径8.8cm単装高角砲:4基 Flak L/45 42.4口径8.8cm単装高角砲:4基
水雷兵装 45.0cm単装魚雷発射管 (水上固定式):6基 45.0cm単装魚雷発射管 (水上固定式):6基
  • 50.0cm単装魚雷発射管 (水上固定式):2基
  • ↑50.0cm魚雷:N/A
 50.0cm単装魚雷発射管 (水上固定式):4基
対潜火器 - - - -
機雷戦装備 - - - -
測距儀 / レーダー 竣工時 Hessen:竣工時 Braunschweig:1921年頃 Hessen:1931年頃
射撃指揮装置 N/A N/A N/A N/A
射撃指揮レーダー - - - -
捜索レーダー - - - -
ソナー - - - -
航空艤装 竣工時 Hessen:竣工時 Braunschweig:1921年頃 Hessen:1931年頃
計画搭載数 - - - -
カタパルト - - - -
乗員定数 竣工時 Hessen:竣工時 Braunschweig:1921年頃 Hessen:1931年頃
定員 743名 N/A N/A N/A
