ドイツ海軍カイザー級戦艦
Kaiser class Battleship
1.カイザー Kaiser
起工:1909年10月
進水:1911年3月22日
竣工:1912年8月1日
自沈:1919年6月21日
 2.フリードリヒ・デア・グローゼ Friedrich der Große
起工:1910年1月
進水:1911年6月10日
竣工:1912年10月15日
自沈:1919年6月21日
 3.カイゼリン Kaiserin
起工:1910年11月
進水:1911年11月11日
竣工:1913年5月14日
自沈:1919年6月21日

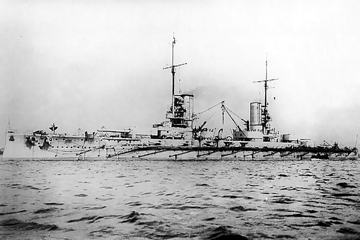

4.ケーニヒ・アルベルト König Albelt
起工:1910年7月
進水:1912年4月27日
竣工:1913年7月31日
自沈:1919年6月21日
 5.プリンツレゲント・ルイトポルト Prinzregent Luitpold
起工:1910年10月
進水:1912年2月17日
竣工:1913年8月9日
自沈:1919年6月21日

各艦の略歴はこちら
寸法・排水量 Kaiser / Kaiserin:竣工時 Friedrich der Große:竣工時 König Albelt:竣工時 Prinzregent Luitpold:竣工時 Kaiser:1917年頃
全長 172.4m 172.4m 172.4m 172.4m 172.4m
水線長 171.8m 171.8m 171.8m 171.8m 171.8m
垂線間長 N/A N/A N/A N/A N/A
最大幅 28.9m 28.9m 28.9m 28.9m 28.9m
水線幅 N/A N/A N/A N/A N/A
吃水
  • 常備時:8.80m
  • 満載時:9.10m
 N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A N/A
常備排水量 24,724t N/A N/A N/A N/A
満載排水量 27,000t N/A N/A N/A N/A
機関関係 Kaiser / Kaiserin:竣工時 Friedrich der Große:竣工時 König Albelt:竣工時 Prinzregent Luitpold:竣工時 Kaiser:1917年頃
主罐 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:16基 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:16基 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:16基 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:14基 海軍式 (シュルツ゠ソーニクロフト式) 石炭専焼水管罐:16基
主機 パーソンズ式直結タービンエンジン:3基 AEG－カーチス式直結タービンエンジン:3基 シーヒャウ式直結タービンエンジン:3基
  • パーソンズ式直結タービンエンジン:2基
  • ゲルマニア式ディーゼルエンジン:1基 (※計画。搭載せず)
 パーソンズ式直結タービンエンジン:3基
軸数 3軸 3軸 3軸 3軸 3軸
出力 31,000shp
(Kaiser 公試時:55,187shp)		 31,000shp 31,000shp 26,000shp
(※ディーゼルエンジン:12,000bhp)
(公試時:38,751shp)		 31,000shp
航続距離 12.0kt / 7,900nm 12.0kt / 7,900nm 12.0kt / 7,900nm 12.0kt / 7,900nm
(※計画時:12.0kt / 7,200nm)		 12.0kt / 7,900nm
速力 21.0kt
(Kaiser 公試時:23.4kt)		 21.0kt 21.0kt 20.0kt
(計画時:22.0kt)
(公試時:21.7kt)		 21.0kt
燃料搭載量 石炭:3,600t 石炭:3,600t 石炭:3,600t
  • 石炭:3,200t
  • 重油:400t
 石炭:3,600t
装甲防御 Kaiser / Kaiserin:竣工時 Friedrich der Große:竣工時 König Albelt:竣工時 Prinzregent Luitpold:竣工時 Kaiser:1917年頃
水線部舷側装甲 350mm 350mm 350mm 350mm 350mm
上部舷側装甲 200mm 200mm 200mm 200mm 200mm
水雷隔壁 40mm + 50mm 40mm + 50mm 40mm + 50mm 40mm + 50mm 40mm + 50mm
最上甲板装甲 30mm 30mm 30mm 30mm 30mm
上甲板装甲 25mm～30mm 25mm～30mm 25mm～30mm 25mm～30mm 25mm～30mm
中甲板装甲 - - - - -
下甲板装甲
  • 平坦部:30mm
  • 傾斜部:60mm
  • 平坦部:30mm
  • 傾斜部:60mm
  • 平坦部:30mm
  • 傾斜部:60mm
  • 平坦部:30mm
  • 傾斜部:60mm
  • 平坦部:30mm
  • 傾斜部:60mm
主砲塔
  • 前面:300mm
  • 側面:250mm
  • 後面:290mm
  • 天蓋:80～110mm
  • 前面:300mm
  • 側面:250mm
  • 後面:290mm
  • 天蓋:80～110mm
  • 前面:300mm
  • 側面:250mm
  • 後面:290mm
  • 天蓋:80～110mm
  • 前面:300mm
  • 側面:250mm
  • 後面:290mm
  • 天蓋:80～110mm
  • 前面:300mm
  • 側面:250mm
  • 後面:290mm
  • 天蓋:80～110mm
主砲塔バーベット部 270mm 270mm 270mm 270mm 270mm
副砲ケースメイト部 170mm 170mm 170mm 170mm 170mm
司令塔
  • 前面:400mm
  • 側面:400mm
  • 天蓋:150mm
  • 前面:400mm
  • 側面:400mm
  • 天蓋:150mm
  • 前面:400mm
  • 側面:400mm
  • 天蓋:150mm
  • 前面:400mm
  • 側面:400mm
  • 天蓋:150mm
  • 前面:400mm
  • 側面:400mm
  • 天蓋:150mm
搭載火器 Kaiser / Kaiserin:竣工時 Friedrich der Große:竣工時 König Albelt:竣工時 Prinzregent Luitpold:竣工時 Kaiser:1917年頃
主砲 SK L/50 47.4口径30.5cm連装砲:5基 SK L/50 47.4口径30.5cm連装砲:5基 SK L/50 47.4口径30.5cm連装砲:5基 SK L/50 47.4口径30.5cm連装砲:5基 SK L/50 47.4口径30.5cm連装砲:5基
副砲 SK L/45 42.4口径14.9cm単装砲:14基 SK L/45 42.4口径14.9cm単装砲:14基 SK L/45 42.4口径14.9cm単装砲:14基 SK L/45 42.4口径14.9cm単装砲:14基 SK L/45 42.4口径14.9cm単装砲:14基
小火器 SK L/45 42.4口径8.8cm単装砲:8基 SK L/45 42.4口径8.8cm単装砲:8基 SK L/45 42.4口径8.8cm単装砲:8基 SK L/45 42.4口径8.8cm単装砲:8基 -
ミサイル兵装 - - - - -
対空火器 Flak L/45 42.4口径8.8cm単装砲:4基 Flak L/45 42.4口径8.8cm単装砲:4基 Flak L/45 42.4口径8.8cm単装砲:4基 Flak L/45 42.4口径8.8cm単装砲:4基 Flak L/45 42.4口径8.8cm単装砲:2基
水雷兵装 50.0cm単装魚雷発射管 (水中固定式):5基 50.0cm単装魚雷発射管 (水中固定式):5基 50.0cm単装魚雷発射管 (水中固定式):5基 50.0cm単装魚雷発射管 (水中固定式):5基 50.0cm単装魚雷発射管 (水中固定式):5基
対潜火器 - - - - -
機雷戦装備 - - - - -
測距儀 / レーダー Kaiser / Kaiserin:竣工時 Friedrich der Große:竣工時 König Albelt:竣工時 Prinzregent Luitpold:竣工時 Kaiser:1917年頃
射撃指揮装置 N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - -
捜索レーダー - - - - -
ソナー - - - - -
航空艤装 Kaiser / Kaiserin:竣工時 Friedrich der Große:竣工時 König Albelt:竣工時 Prinzregent Luitpold:竣工時 Kaiser:1917年頃
計画搭載数 - - - - -
カタパルト - - - - -
乗員定数 Kaiser / Kaiserin:竣工時 Friedrich der Große:竣工時 König Albelt:竣工時 Prinzregent Luitpold:竣工時 Kaiser:1917年頃
定員 1,280名 N/A N/A N/A 1,280名
