イタリア海軍リットリオ級戦艦
Littorio class Battleship
1.リットリオ Littorio
起工:1934年10月28日
進水:1937年8月22日
竣工:1940年5月6日
改名:1943年7月30日 (→イタリア Italia)
除籍:1948年6月1日

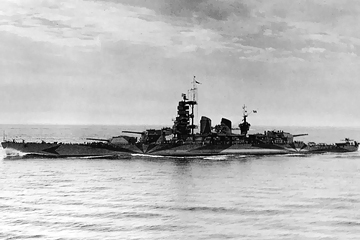

 2.ヴィットリオ・ヴェネト Vittorio Veneto
起工:1934年10月28日
進水:1937年7月25日
竣工:1940年5月15日
除籍:1948年6月1日
イタリア海軍インペロ ("改リットリオ") 級戦艦
Impero ("Modified Littorio") class Battleship
※3.インペロ Impero
起工:1938年5月14日
進水:1939年11月15日
被接収・建造中断:1943年9月
竣工:-
戦没:1945年2月20日 (航空攻撃)
 4.ローマ Roma
起工:1938年9月18日
進水:1940年6月9日
竣工:1942年6月14日
戦没:1943年9月9日 (航空攻撃)
※ = 建造中止 / 取止
各艦の略歴はこちら
寸法・排水量 Littorio:竣工時 Veneto:竣工時 Impero Roma:竣工時 Littorio:1943年頃 Veneto:1943年頃 Roma1943年頃
全長 237.8m 237.8m 240.1m 240.1m 237.8m 237.8m 240.1m
水線長 232.4m 232.4m 232.4m 232.4m 232.4m 232.4m 232.4m
垂線間長 224.1m 224.1m N/A N/A 224.1m N/A N/A
最大幅 33.0m 33.0m 33.0m 33.0m 33.0m 33.0m 33.0m
水線幅 32.4m 32.4m 32.4m 32.4m 32.4m 32.4m 32.4m
吃水
  • 軽荷時:8.98m
  • 満載時:10.44m
 N/A N/A N/A N/A
  • 常備時:9.10m
  • 満載排水量:10.4m
 N/A
基準排水量 41,377t 41,167t N/A N/A N/A N/A N/A
常備排水量 43,835t 43,624t N/A N/A N/A N/A N/A
満載排水量 45,963t 45,738t N/A N/A N/A N/A N/A
機関関係 Littorio:竣工時 Veneto:竣工時 Impero Roma:竣工時 Littorio:1943年頃 Veneto:1943年頃 Roma1943年頃
主罐 ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基 ヤーロー式重油専焼水管罐:8基
主機 ベルーツォ式オールギヤードタービンエンジン:4基 ベルーツォ式オールギヤードタービンエンジン:4基 ベルーツォ式オールギヤードタービンエンジン:4基 ベルーツォ式オールギヤードタービンエンジン:4基 ベルーツォ式オールギヤードタービンエンジン:4基 ベルーツォ式オールギヤードタービンエンジン:4基 ベルーツォ式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸 4軸 4軸 4軸
出力 140,000shp 140,000shp 140,000shp 140,000shp 140,000shp 140,000shp 140,000shp
発電機
  • 450kW タービンエンジン (発電専用):8基
  • 800kW フィアット MS-368型ディーゼルエンジン (発電専用):4基
  • 62.5kW アンサルド A625/A型ディーゼルエンジン (発電専用):3基
  • 450kW タービンエンジン (発電専用):8基
  • 800kW フィアット MS-368型ディーゼルエンジン (発電専用):4基
  • 62.5kW アンサルド A625/A型ディーゼルエンジン (発電専用):3基
  • 450kW タービンエンジン (発電専用):8基
  • 800kW フィアット MS-368型ディーゼルエンジン (発電専用):4基
  • 62.5kW アンサルド A625/A型ディーゼルエンジン (発電専用):3基
  • 450kW タービンエンジン (発電専用):8基
  • 800kW フィアット MS-368型ディーゼルエンジン (発電専用):4基
  • 62.5kW アンサルド A625/A型ディーゼルエンジン (発電専用):3基
  • 450kW タービンエンジン (発電専用):8基
  • 800kW フィアット MS-368型ディーゼルエンジン (発電専用):4基
  • 62.5kW アンサルド A625/A型ディーゼルエンジン (発電専用):3基
  • 450kW タービンエンジン (発電専用):8基
  • 800kW フィアット MS-368型ディーゼルエンジン (発電専用):4基
  • 62.5kW アンサルド A625/A型ディーゼルエンジン (発電専用):3基
  • 450kW タービンエンジン (発電専用):8基
  • 800kW フィアット MS-368型ディーゼルエンジン (発電専用):4基
  • 62.5kW アンサルド A625/A型ディーゼルエンジン (発電専用):3基
航続距離 14.0kt / 4,870nm 14.0kt / 4,700nm 16.0kt / 4,580nm 16.0kt / 4,580nm 14.0kt / 4,870nm 14.0kt / 4,700nm 16.0kt / 4,580nm
速力 30.0kt 30.0kt 30.0kt 30.0kt 30.0kt 30.0kt 30.0kt
燃料搭載量 重油:4,228t 重油:4,030t 重油:4,113t 重油:4,113t 重油:4,228t 重油:4,030t 重油:4,113t
装甲防御 Littorio:竣工時 Veneto:竣工時 Impero Roma:竣工時 Littorio:1943年頃 Veneto:1943年頃 Roma1943年頃
水線部舷側装甲 70mm+10mm+280mm / 傾斜8.0度 70mm+10mm+280mm / 傾斜8.0度 70mm+10mm+280mm / 傾斜8.0度 70mm+10mm+280mm / 傾斜8.0度 70mm+10mm+280mm / 傾斜8.0度 70mm+10mm+280mm / 傾斜8.0度 70mm+10mm+280mm / 傾斜8.0度
上部舷側装甲 70mm 70mm 70mm 70mm 70mm 70mm 70mm
水雷隔壁 N/A N/A N/A N/A N/A N/A N/A
最上甲板装甲 45mm 45mm 45mm 45mm 45mm 45mm 45mm
上甲板装甲 12mm 12mm 12mm 12mm 12mm 12mm 12mm
主甲板装甲
  • 弾薬庫周辺:中央部:162mm
  • 弾薬庫周辺:外舷部:109mm
  • 機関室周辺:中央部:112mm
  • 機関室周辺:外舷部:99mm
  • 弾薬庫周辺:中央部:162mm
  • 弾薬庫周辺:外舷部:109mm
  • 機関室周辺:中央部:112mm
  • 機関室周辺:外舷部:99mm
  • 弾薬庫周辺:中央部:162mm
  • 弾薬庫周辺:外舷部:109mm
  • 機関室周辺:中央部:112mm
  • 機関室周辺:外舷部:99mm
  • 弾薬庫周辺:中央部:162mm
  • 弾薬庫周辺:外舷部:109mm
  • 機関室周辺:中央部:112mm
  • 機関室周辺:外舷部:99mm
  • 弾薬庫周辺:中央部:162mm
  • 弾薬庫周辺:外舷部:109mm
  • 機関室周辺:中央部:112mm
  • 機関室周辺:外舷部:99mm
  • 弾薬庫周辺:中央部:162mm
  • 弾薬庫周辺:外舷部:109mm
  • 機関室周辺:中央部:112mm
  • 機関室周辺:外舷部:99mm
  • 弾薬庫周辺:中央部:162mm
  • 弾薬庫周辺:外舷部:109mm
  • 機関室周辺:中央部:112mm
  • 機関室周辺:外舷部:99mm
中甲板装甲 - - - - - - -
下甲板装甲 - - - - - - -
主砲塔
  • 前面:380mm
  • 側面前部:200mm
  • 側面後部:130mm
  • 後面:N/A
  • 天蓋:200mm
  • 前面:380mm
  • 側面前部:200mm
  • 側面後部:130mm
  • 後面:N/A
  • 天蓋:200mm
  • 前面:380mm
  • 側面前部:200mm
  • 側面後部:130mm
  • 後面:N/A
  • 天蓋:200mm
  • 前面:380mm
  • 側面前部:200mm
  • 側面後部:130mm
  • 後面:N/A
  • 天蓋:200mm
  • 前面:380mm
  • 側面前部:200mm
  • 側面後部:130mm
  • 後面:N/A
  • 天蓋:200mm
  • 前面:380mm
  • 側面前部:200mm
  • 側面後部:130mm
  • 後面:N/A
  • 天蓋:200mm
  • 前面:380mm
  • 側面前部:200mm
  • 側面後部:130mm
  • 後面:N/A
  • 天蓋:200mm
主砲塔バーベット部 350mm 350mm 350mm 350mm 350mm 350mm 350mm
副砲塔
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
副砲塔バーベット部 N/A N/A N/A N/A N/A N/A N/A
副砲ケースメイト部 N/A N/A N/A N/A N/A N/A N/A
司令塔
  • 前面:260mm
  • 側面:260mm
  • 天蓋:130mm
  • 前面:260mm
  • 側面:260mm
  • 天蓋:130mm
  • 前面:260mm
  • 側面:260mm
  • 天蓋:130mm
  • 前面:260mm
  • 側面:260mm
  • 天蓋:130mm
  • 前面:260mm
  • 側面:260mm
  • 天蓋:130mm
  • 前面:260mm
  • 側面:260mm
  • 天蓋:130mm
  • 前面:260mm
  • 側面:260mm
  • 天蓋:130mm
搭載火器 Littorio:竣工時 Veneto:竣工時 Impero Roma:竣工時 Littorio:1943年頃 Veneto:1943年頃 Roma1943年頃
主砲 Model1934 50口径38.1cm三連装砲:3基 Model1934 50口径38.1cm三連装砲:3基 Model1939 50口径38.1cm三連装砲:3基 Model1939 50口径38.1cm三連装砲:3基 Model1934 50口径38.1cm三連装砲:3基 Model1934 50口径38.1cm三連装砲:3基 Model1939 50口径38.1cm三連装砲:3基
副砲 アンサルド Model1934 55口径15.2cm三連装砲:4基 OTO Model1936 55口径15.2cm三連装砲:4基 アンサルド Model1934 55口径15.2cm三連装砲:4基 OTO Model1936 55口径15.2cm三連装砲:4基 アンサルド Model1934 55口径15.2cm三連装砲:4基 OTO Model1936 55口径15.2cm三連装砲:4基 OTO Model1936 55口径15.2cm三連装砲:4基
小火器 - - - - - - -
ミサイル兵装 - - - - - - -
対空火器
  • アンサルド Model1939 50口径9.0cm単装高角砲:12基
  • ブレダ Model1932 54口径37mm連装機銃:10基
  • ブレダ Model1935 65口径20mm連装機銃:12基
  • アンサルド Model1939 50口径9.0cm単装高角砲:12基
  • ブレダ Model1932 54口径37mm連装機銃:10基
  • ブレダ Model1935 65口径20mm連装機銃:12基
  • アンサルド Model1939 50口径9.0cm単装高角砲:12基
  • ブレダ Model1932 54口径37mm連装機銃:10基
  • ブレダ Model1935 65口径20mm連装機銃:16基
  • アンサルド Model1939 50口径9.0cm単装高角砲:12基
  • ブレダ Model1932 54口径37mm連装機銃:10基
  • ブレダ Model1935 65口径20mm連装機銃:16基
  • アンサルド Model1939 50口径9.0cm単装高角砲:12基
  • ブレダ Model1932 54口径37mm連装機銃:10基
  • ブレダ Model1935 65口径20mm連装機銃:18基
  • アンサルド Model1939 50口径9.0cm単装高角砲:12基
  • ブレダ Model1932 54口径37mm連装機銃:10基
  • ブレダ Model1935 65口径20mm連装機銃:20基
  • アンサルド Model1939 50口径9.0cm単装高角砲:12基
  • ブレダ Model1932 54口径37mm連装機銃:10基
  • ブレダ Model1935 65口径20mm連装機銃:16基
水雷兵装 - - - - - - -
対潜火器 - - - - - - -
機雷戦装備 - - - - - - -
測距儀 / レーダー Littorio:竣工時 Veneto:竣工時 Impero Roma:竣工時 Littorio:1943年頃 Veneto:1943年頃 Roma1943年頃
射撃指揮装置
  • 艦橋側:7.2m
  • 砲塔側:12.0m
  • 艦橋側:7.2m
  • 砲塔側:12.0m
  • 艦橋側:7.2m
  • 砲塔側:12.0m
  • 艦橋側:7.2m
  • 砲塔側:12.0m
  • 艦橋側:7.2m
  • 砲塔側:12.0m
  • 艦橋側:7.2m
  • 砲塔側:12.0m
  • 艦橋側:7.2m
  • 砲塔側:12.0m
射撃指揮レーダー - - - - - - -
捜索レーダー - - - - EC-3 (対水上 / 対空):1組 EC-3 (対水上 / 対空):1組 EC-3 (対水上 / 対空):1組
ソナー - - - - - - -
航空艤装 Littorio:竣工時 Veneto:竣工時 Impero Roma:竣工時 Littorio:1943年頃 Veneto:1943年頃 Roma1943年頃
計画搭載数 Ro 43 / Ro 44 水上偵察機 または Re 2000 戦闘機:3機 Ro 43 / Ro 44 水上偵察機 または Re 2000 戦闘機:3機 Ro 43 / Ro 44 水上偵察機 または Re 2000 戦闘機:3機 Ro 43 / Ro 44 水上偵察機 または Re 2000 戦闘機:3機 Ro 43 / Ro 44 水上偵察機 または Re 2000 戦闘機:3機 Ro 43 / Ro 44 水上偵察機 または Re 2000 戦闘機:3機 Ro 43 / Ro 44 水上偵察機 または Re 2000 戦闘機:3機
カタパルト 1基 1基 1基 1基 1基 1基 1基
乗員定数 Littorio:竣工時 Veneto:竣工時 Impero Roma:竣工時 Littorio:1943年頃 Veneto:1943年頃 Roma1943年頃
定員 1,920名 N/A N/A N/A N/A N/A N/A
