日本海軍薩摩型戦艦
Satsuma class Battleship
1.薩摩 Satsuma
起工:1905年5月15日
進水:1906年11月15日
竣工:1910年3月25日
除籍:1923年9月20日

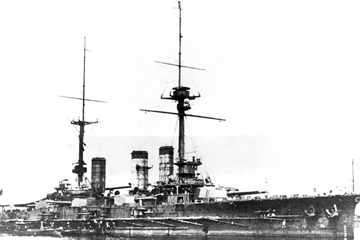

2.安芸 Aki
起工:1906年3月15日
進水:1907年4月15日
竣工:1911年3月11日
除籍:1923年9月20日
各艦の略歴はこちら
寸法・排水量 薩摩:竣工時 安芸:竣工時 薩摩:1917年頃 安芸:1917年頃
全長 146.9m 150.0m 146.9m 150.0m
水線長 146.0m 146.9m 146.0m 146.9m
垂線間長 N/A 140.2m N/A N/A
最大幅 25.4m 25.5m 25.4m 25.5m
水線幅 N/A N/A N/A N/A
吃水 8.40m 8.38m N/A N/A
基準排水量 N/A N/A N/A N/A
常備排水量 19,372t 19,800t N/A N/A
満載排水量 19,700t 21,800t N/A N/A
機関関係 薩摩:竣工時 安芸:竣工時 薩摩:1917年頃 安芸:1917年頃
主罐 宮原式炭油混焼水管罐:20基 宮原式炭油混焼水管罐:15基 宮原式炭油混焼水管罐:20基 宮原式炭油混焼水管罐:15基
主機 直立型四気筒三段膨張式レシプロエンジン:2基 ブラウン゠カーチス式直結タービンエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 ブラウン゠カーチス式直結タービンエンジン:2基
軸数 2軸 2軸 2軸 2軸
出力 17,300ihp 24,000shp 17,300ihp 24,000shp
航続距離 N/A N/A N/A N/A
速力 18.25kt 20.0kt 18.25kt 20.0kt
燃料搭載量
  • 石炭:2,860t
  • 重油:377t
  • 石炭:3,000t
  • 重油:172t
  • 石炭:2,860t
  • 重油:377t
  • 石炭:3,000t
  • 重油:172t
装甲防御 薩摩:竣工時 安芸:竣工時 薩摩:1917年頃 安芸:1917年頃
水線部舷側装甲 229mm 229mm 229mm 229mm
上部舷側装甲 203mm 203mm 203mm 203mm
水雷隔壁 - - - -
最上甲板装甲 - - - -
上甲板装甲 - - - -
中甲板装甲
  • 平坦部:51mm
  • 傾斜部:76mm
  • 平坦部:51mm
  • 傾斜部:76mm
  • 平坦部:51mm
  • 傾斜部:76mm
  • 平坦部:51mm
  • 傾斜部:76mm
下甲板装甲 - - - -
主砲塔
  • 前面:305mm
  • 側面:203mm
  • 後面:203mm
  • 天蓋:76mm
  • 前面:305mm
  • 側面:203mm
  • 後面:203mm
  • 天蓋:76mm
  • 前面:305mm
  • 側面:203mm
  • 後面:203mm
  • 天蓋:76mm
  • 前面:305mm
  • 側面:203mm
  • 後面:203mm
  • 天蓋:76mm
主砲塔バーベット部 N/A N/A N/A N/A
中間砲塔
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
中間砲塔バーベット部 120mm 120mm 120mm 120mm
副砲ケースメイト部 152mm 152mm 152mm 152mm
司令塔
  • 前面:305mm
  • 側面:305mm
  • 天蓋:102mm
  • 前面:305mm
  • 側面:305mm
  • 天蓋:102mm
  • 前面:305mm
  • 側面:305mm
  • 天蓋:102mm
  • 前面:305mm
  • 側面:305mm
  • 天蓋:102mm
搭載火器 薩摩:竣工時 安芸:竣工時 薩摩:1917年頃 安芸:1917年頃
主砲 四一式 45口径30.5cm連装砲:2基 四一式 45口径30.5cm連装砲:2基 四一式 45口径30.5cm連装砲:2基 四一式 45口径30.5cm連装砲:2基
中間砲 四一式 45口径25.4cm連装砲:6基 四一式 45口径25.4cm連装砲:6基 四一式 45口径25.4cm連装砲:6基 四一式 45口径25.4cm連装砲:6基
副砲 四一式 40口径12.0cm単装砲:12基 四一式 45口径15.2cm単装砲:8基 四一式 40口径12.0cm単装砲:12基 四一式 45口径15.2cm単装砲:8基
小火器 四一式 28口径7.6cm単装砲:4基
ミサイル兵装 - - - -
対空火器 - - 三年式 40口径7.6cm単装高角砲:2基 三年式 40口径7.6cm単装高角砲:2基
水雷兵装 45.0cm単装魚雷発射管 (水中固定式):5基 45.0cm単装魚雷発射管 (水中固定式):5基 45.0cm単装魚雷発射管 (水中固定式):5基 45.0cm単装魚雷発射管 (水中固定式):5基
対潜火器 - - - -
機雷戦装備 - - - -
測距儀 / レーダー 薩摩:竣工時 安芸:竣工時 薩摩:1917年頃 安芸:1917年頃
射撃指揮装置 N/A N/A N/A N/A
射撃指揮レーダー - - - -
捜索レーダー - - - -
ソナー - - - -
航空艤装 薩摩:竣工時 安芸:竣工時 薩摩:1917年頃 安芸:1917年頃
計画搭載数 - - - -
カタパルト - - - -
乗員定数 薩摩:竣工時 安芸:竣工時 薩摩:1917年頃 安芸:1917年頃
定員 887名 931名 N/A N/A
