アメリカ海軍デラウェア級戦艦
Delaware class Battleship

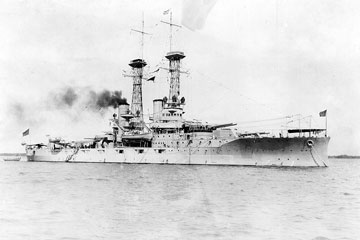

1.BB-28 デラウェア Delaware
起工:1907年11月11日
進水:1909年2月6日
竣工:1910年4月4日
除籍:1923年11月10日

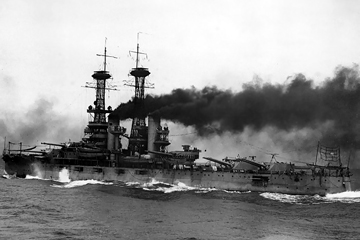

2.BB-29 ノース・ダコタ North Dakota
起工:1907年12月16日
進水:1908年11月10日
竣工:1910年4月11日
除籍:1923年11月22日
各艦の略歴はこちら
寸法・排水量 Delaware:竣工時 North Dakota:竣工時 Delaware:1918年頃 North Dakota:1918年頃
全長 158.2m 158.2m 158.2m 158.2m
水線長 155.4m 155.4m 155.4m 155.4m
垂線間長 N/A N/A N/A N/A
最大幅 26.0m 26.0m 26.0m 26.0m
水線幅 26.0m 26.0m 26.0m 26.0m
吃水 8.30m N/A 8.30m N/A
基準排水量 N/A N/A N/A N/A
常備排水量 20,380t N/A N/A N/A
満載排水量 22,440t N/A N/A N/A
機関関係 Delaware:竣工時 North Dakota:竣工時 Delaware:1918年頃 North Dakota:1918年頃
主罐 バブコック ＆ ウィルコックス式石炭専焼水管罐:14基 バブコック ＆ ウィルコックス式石炭専焼水管罐:14基 バブコック ＆ ウィルコックス式石炭専焼水管罐:14基 バブコック ＆ ウィルコックス式石炭専焼水管罐:14基
主機 直立型四気筒三段膨張式レシプロエンジン:2基 カーチス式直結タービンエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 パーソンズ式直結タービンエンジン:2基
軸数 2軸 2軸 2軸 2軸
出力 25,000ihp 25,000shp 25,000ihp 25,000shp
航続距離 10.0kt / 9,750nm 10.0kt / 6,560nm 10.0kt / 9,750nm 10.0kt / 6,560nm
速力 21.0kt 21.0kt 21.0kt 21.0kt
燃料搭載量
  • 石炭:2,500t
  • 重油:380t
  • 石炭:2,500t
  • 重油:380t
  • 石炭:2,500t
  • 重油:380t
  • 石炭:2,500t
  • 重油:380t
装甲防御 Delaware:竣工時 North Dakota:竣工時 Delaware:1918年頃 North Dakota:1918年頃
水線部舷側装甲 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm)
上部舷側装甲 203mm (8.0in) 203mm (8.0in) 203mm (8.0in) 203mm (8.0in)
最上甲板装甲 N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A
中甲板装甲
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:38mm (1.5in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:38mm (1.5in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:38mm (1.5in)
  • 弾薬庫周辺:51mm (2.0in)
  • 機関室周辺:38mm (1.5in)
下甲板装甲 N/A N/A N/A N/A
主砲塔
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:76mm (3.0in)
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:76mm (3.0in)
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:76mm (3.0in)
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:76mm (3.0in)
主砲塔バーベット部 254mm (10.0in) 254mm (10.0in) 254mm (10.0in) 254mm (10.0in)
副砲ケースメイト部 127mm (5.0in) 127mm (5.0in) 127mm (5.0in) 127mm (5.0in)
司令塔
  • 前面:11.5" (292mm)
  • 側面:11.5" (292mm)
  • 天蓋:51mm (2.0in)
  • 前面:11.5" (292mm)
  • 側面:11.5" (292mm)
  • 天蓋:51mm (2.0in)
  • 前面:11.5" (292mm)
  • 側面:11.5" (292mm)
  • 天蓋:51mm (2.0in)
  • 前面:11.5" (292mm)
  • 側面:11.5" (292mm)
  • 天蓋:51mm (2.0in)
搭載火器 Delaware:竣工時 North Dakota:竣工時 Delaware:1918年頃 North Dakota:1918年頃
主砲 Mk.5 45口径30.5cm連装砲:5基 Mk.5 45口径30.5cm連装砲:5基 Mk.5 45口径30.5cm連装砲:5基 Mk.5 45口径30.5cm連装砲:5基
副砲 Mk.5 50口径12.7cm単装砲:14基 Mk.5 50口径12.7cm単装砲:14基 Mk.5 50口径12.7cm単装砲:14基 Mk.5 50口径12.7cm単装砲:14基
副砲 - -
小火器 Mk.2 50口径7.6cm単装砲:6基 Mk.2 50口径7.6cm単装砲:6基 Mk.2 50口径7.6cm単装砲:6基 Mk.2 50口径7.6cm単装砲:6基
ミサイル兵装 - - - -
対空火器 - Mk.10 50口径7.6cm (3.0in) 単装高角砲:8基 - Mk.10 50口径7.6cm (3.0in) 単装高角砲:8基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
対潜火器 - - - -
機雷戦装備 - - - -
測距儀 / レーダー Delaware:竣工時 North Dakota:竣工時 Delaware:1918年頃 North Dakota:1918年頃
射撃指揮装置 N/A N/A N/A N/A
射撃指揮レーダー - - - -
捜索レーダー - - - -
ソナー - - - -
航空艤装 Delaware:竣工時 North Dakota:竣工時 Delaware:1918年頃 North Dakota:1918年頃
計画搭載数 - - - -
カタパルト - - - -
乗員定数 Delaware:竣工時 North Dakota:竣工時 Delaware:1918年頃 North Dakota:1918年頃
定員 933名 N/A N/A N/A
