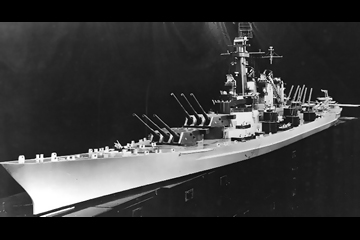

モンタナ級戦艦 Montana class Battleship

モンタナ級戦艦 Montana class Battleship
※1.BB-67 モンタナ Montana 未起工 (発注済み) 建造取止:1943年7月21日	※2.BB-68 オハイオ Ohio 未起工 (発注済み) 建造取止:1943年7月21日	※3.BB-69 メイン Maine 未起工 (発注済み) 建造取止:1943年7月21日
※4.BB-70 ニュー・ハンプシャー New Hampshire 未起工 (発注済み) 建造取止:1943年7月21日	※5.BB-71 ルイジアナ Louisiana 未起工 (発注済み) 建造取止:1943年7月21日
※ = 建造取止各艦の略歴はこちら

寸法・排水量	計画時
全長	281.9m (925ft 0.0in)
水線長	271.3m (890ft 0.0in)
垂線間長	N/A
最大幅	36.9m (121ft 2.0in)
水線幅	36.9m
吃水	11.2m (35ft 1.375in)
軽荷排水量	58,699t (57,772LT)
基準排水量	64,236t (63,221LT)
常備排水量	N/A
満載排水量	72,104t (70,965LT)
機関関係	計画時
主罐	バブコック＆ウィルコックス式重油専焼水管罐:8基
主機	ウェスティングハウス式オールギヤードタービンエンジン:4基
軸数	4軸
出力	172,000shp
航続距離	15.0kt / 15,000nm
速力	28.0kt
燃料搭載量	重油:7,417t (7,300LT)
装甲防御	計画時
水線部舷側装甲	水線装甲帯:409mm (16.1in) / 傾斜:19.0° 水線下装甲帯:183mm ～ 25mm (7.2in ～ 1.0in) / 傾斜:10.0° (※水雷隔壁兼用)
上部舷側装甲	-
前後主隔壁	N/A
水雷隔壁	183mm ～ 25mm (7.2in ～ 1.0in) / 傾斜:10.0° (※水線下装甲帯兼用)
最上甲板装甲	-
上甲板装甲	19mm + 38mm (0.75in + 1.5in)
中甲板装甲	舷側部:155mm + 32mm (6.1in + 1.25in) 中央部:147mm + 32mm (5.8in + 1.25in)
下甲板装甲	舷側部:19mm (0.75in) 中央部:16mm (0.62in)
主砲塔	前面:457mm + 114mm (18.0in + 4.5in) 側面:254mm (10.0in) 後面:305mm (12.0in) 天蓋:232mm (9.15in)
主砲塔バーベット部	541mm (21.3in)
副砲塔	前面:64mm (2.5in) 側面:64mm (2.5in) 後面:64mm (2.5in) 天蓋:64mm (2.5in)
副砲塔バーベット部	N/A
司令塔	前面:457mm (18.0in) 側面:457mm (18.0in) 天蓋:197mm (7.75in)
搭載火器	計画時
主砲	Mk.7 50口径40.6cm (16.0in) 三連装砲:4基
副砲	Mk.16 54口径12.7cm (5.0in) 連装両用砲:10基
小火器	-
ミサイル兵装	-
対空火器	ボフォース Mk.1/2 (砲架:Mk.2) 56口径40mm四連装機銃:8基エリコン Mk.2 70口径20mm単装機銃:20基
水雷兵装	-
対潜火器	-
機雷戦装備	-
測距儀 / レーダー	計画時
射撃指揮装置	Mk.38 Director (40.6cm砲用):2組 Mk.40 Director (40.6cm砲用):1組 Mk.37 GFCS (12.7cm砲用):4組 Mk.51 Director (40mm機銃用):N/A
射撃指揮レーダー	Mk.8 (Mk.38 Directorと連接):2組 Mk.12 / Mk.22 (Mk.37 GFCSと連接):4組 Mk.27 (Mk.40 Directorと連接):1組
捜索レーダー	SG (対空捜索 / 対水上捜索):2組 SK-2 (対空捜索):1組
ソナー	-
航空艤装	計画時
計画搭載数	ヴォート OS2U キングフィッシャー水上偵察機:4機
カタパルト	2基
乗員定数	計画時
定員	2,149名
