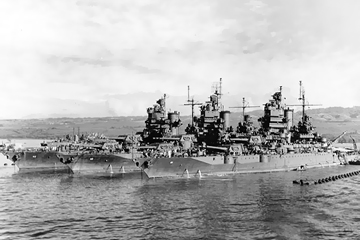

アメリカ海軍ニュー・メキシコ級戦艦
New Mexico class Battleship
1.BB-40 ニュー・メキシコ New Mexico
起工:1915年10月14日
進水:1917年4月13日
竣工:1918年5月20日
除籍:1947年2月25日
2.BB-41 ミシシッピ Mississippi
起工:1915年4月5日
進水:1917年1月25日
竣工:1917年12月18日
類別変更:1946年2月15日 (→雑役艦、AG-128)
除籍:1956年9月17日

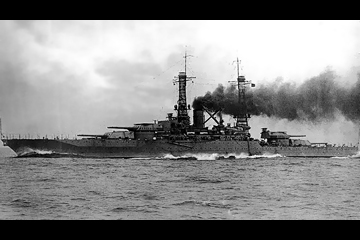

3.BB-42 アイダホ Idaho
起工:1915年1月20日
進水:1917年6月30日
竣工:1919年3月24日
除籍:1947年11月24日
各艦の略歴はこちら
寸法・排水量 New Mexico:竣工時 Mississippi:竣工時 Idaho:竣工時 New Mexco:近代化改装後 Mississippi / Idaho:近代化改装後 New Mexico:1945年 Mississippi:1945年 Idaho:1945年
全長 190.2m 190.2m 190.2m 190.2m 190.2m 190.2m 190.2m 190.2m
水線長 182.9m 182.9m 182.9m 182.9m 182.9m 182.9m 182.9m 182.9m
垂線間長 N/A N/A N/A N/A N/A N/A N/A N/A
最大幅 29.7m 29.7m 29.7m 32.4m 32.4m 32.4m 32.4m 32.4m
水線幅 29.7m 29.7m 29.7m 32.4m 32.4m 32.4m 32.4m 32.4m
吃水 9.10m N/A N/A 9.44m N/A N/A N/A N/A
基準排水量 N/A N/A N/A 33,240t N/A N/A N/A N/A
常備排水量 32,000t N/A N/A N/A N/A N/A N/A N/A
満載排水量 33,000t N/A N/A 36,157t N/A N/A N/A N/A
機関関係 New Mexico:竣工時 Mississippi:竣工時 Idaho:竣工時 New Mexco:近代化改装後 Mississippi / Idaho:近代化改装後 New Mexico:1945年 Mississippi:1945年 Idaho:1945年
主罐 バブコック＆ウィルコックス式重油専焼水管罐:9基 バブコック＆ウィルコックス式重油専焼水管罐:9基 バブコック＆ウィルコックス式重油専焼水管罐:9基 ホワイト゠フォスター式重油専焼水管罐:4基 ビューロー・エクスプレス式重油専焼水管罐:6基 ホワイト゠フォスター式重油専焼水管罐:4基 ビューロー・エクスプレス式重油専焼水管罐:6基 ビューロー・エクスプレス式重油専焼水管罐:6基
主機
  • ジェネラル･エレクトリック式タービンエンジン:2基
  • 電動機:4基
 カーチス式パーシャルギヤードタービンエンジン:2基 パーソンズ式パーシャルギヤードタービンエンジン:2基 ウェスティングハウス式オールギヤードタービンエンジン:4基 ウェスティングハウス式オールギヤードタービンエンジン:4基 ウェスティングハウス式オールギヤードタービンエンジン:4基 ウェスティングハウス式オールギヤードタービンエンジン:4基 ウェスティングハウス式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸 4軸 4軸 4軸 4軸
出力 27,500shp 32,000shp 32,000shp 40,000shp 40,000shp 40,000shp 40,000shp 40,000shp
航続距離 12.0kt / 6,400nm N/A N/A 10.0kt / 22,000nm 10.0kt / 26,000nm 10.0kt / 22,000nm 10.0kt / 26,000nm 10.0kt / 26,000nm
速力 21.0kt 21.0kt 21.0kt 22.0kt 22.0kt 22.0kt 22.0kt 22.0kt
燃料搭載量 重油:3,270t 重油:3,270t 重油:3,270t 重油:7,053t 重油:7,053t 重油:7,053t 重油:7,053t 重油:7,053t
装甲防御 New Mexico:竣工時 Mississippi:竣工時 Idaho:竣工時 New Mexco:近代化改装後 Mississippi / Idaho:近代化改装後 New Mexico:1945年 Mississippi:1945年 Idaho:1945年
水線部舷側装甲 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm)
上部舷側装甲 - - - - - - - -
水雷隔壁 N/A N/A N/A N/A N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A N/A N/A N/A N/A
中甲板装甲 89mm (3.5in) 89mm (3.5in) 89mm (3.5in) 5.5" (140mm) 5.5" (140mm) 5.5" (140mm) 5.5" (140mm) 5.5" (140mm)
下甲板装甲 N/A N/A N/A N/A N/A N/A N/A N/A
主砲塔
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
主砲塔バーベット部 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm) 12.6" (320mm)
副砲ケースメイト部 N/A N/A N/A N/A N/A N/A N/A N/A
司令塔
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
搭載火器 New Mexico:竣工時 Mississippi:竣工時 Idaho:竣工時 New Mexco:近代化改装後 Mississippi / Idaho:近代化改装後 New Mexico:1945年 Mississippi:1945年 Idaho:1945年
主砲 45口径35.6cm Mk.4 三連装砲:4基 45口径35.6cm Mk.4 三連装砲:4基 45口径35.6cm Mk.4 三連装砲:4基 45口径35.6cm Mk.7 三連装砲:4基 45口径35.6cm Mk.7 三連装砲:4基 45口径35.6cm Mk.7 三連装砲:4基 45口径35.6cm Mk.7 三連装砲:4基 45口径35.6cm Mk.7 三連装砲:4基
副砲 Mk.7 51口径12.7cm (5.0in) 単装砲:22基 Mk.7 51口径12.7cm (5.0in) 単装砲:14基 Mk.7 51口径12.7cm (5.0in) 単装砲:14基 Mk.7 51口径12.7cm (5.0in) 単装砲:12基 Mk.7 51口径12.7cm (5.0in) 単装砲:12基 Mk.7 51口径12.7cm (5.0in) 単装砲:6基 - Mk.12 38口径12.7cm (5.0in) 単装両用砲 10基
小火器 - - - - - - - -
ミサイル兵装 - - - - - - - -
対空火器 Mk.10 50口径7.6cm (3.0in) 単装高角砲:4基 Mk.10 50口径7.6cm (3.0in) 単装高角砲:4基 Mk.10 50口径7.6cm (3.0in) 単装高角砲:4基 Mk.10 (砲架:Mk.19) 25口径12.7cm (5.0in) 単装高角砲:8基 Mk.10 (砲架:Mk.19) 25口径12.7cm (5.0in) 単装高角砲:8基
  • Mk.10 (砲架:Mk.19) 25口径12.7cm (5.0in) 単装高角砲:8基
  • ボフォース Mk.1/2 (砲架:Mk.2) 56口径40mm四連装機銃:10基
  • 40mm連装機銃:2基
  • エリコン Mk.2 70口径20mm単装機銃:43基
  • Mk.10 (砲架:Mk.19) 25口径12.7cm (5.0in) 単装高角砲:16基
  • ボフォース Mk.1/2 (砲架:Mk.2) 56口径40mm四連装機銃:13基
  • 40mm連装機銃:2基
  • エリコン Mk.2 70口径20mm単装機銃:26基
  • ボフォース Mk.1/2 (砲架:Mk.2) 56口径40mm四連装機銃:10基
  • エリコン Mk.2 70口径20mm単装機銃:50基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
 - - - - -
対潜火器 - - - - - - - -
機雷戦装備 - - - - - - - -
測距儀 / レーダー New Mexico:竣工時 Mississippi:竣工時 Idaho:竣工時 New Mexco:近代化改装後 Mississippi / Idaho:近代化改装後 New Mexico:1945年 Mississippi:1945年 Idaho:1945年
射撃指揮装置 N/A N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - -
  • Mk.8 (主砲射撃指揮装置と連接):1組
  • Mk.27 (Mk.40 Directorと連接):1組
  • Mk.28 (Mk.37 GFCSと連接):2組
  • Mk.8 (主砲射撃指揮装置と連接):1組
  • Mk.27 (Mk.40 Directorと連接):1組
  • Mk.28 (Mk.37 GFCSと連接):2組
  • Mk.8 (主砲射撃指揮装置と連接):1組
  • Mk.27 (Mk.40 Directorと連接):1組
  • Mk.28 (Mk.37 GFCSと連接):2組
捜索レーダー - - - - -
  • SG (対空 / 対水上):2組
  • SK (対空捜索):2組
  • SG (対空 / 対水上):2組
  • SK (対空捜索):2組
  • SG (対空 / 対水上):2組
  • SK (対空捜索):2組
ソナー - - - - - - - -
航空艤装 New Mexico:竣工時 Mississippi:竣工時 Idaho:竣工時 New Mexco:近代化改装後 Mississippi / Idaho:近代化改装後 New Mexico:1945年 Mississippi:1945年 Idaho:1945年
計画搭載数 - - - 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機
カタパルト - - - 2基 2基 1基 1基 1基
乗員定数 New Mexico:竣工時 Mississippi:竣工時 Idaho:竣工時 New Mexco:近代化改装後 Mississippi / Idaho:近代化改装後 New Mexico:1945年 Mississippi:1945年 Idaho:1945年
定員 1,084名 N/A N/A 1,443名 N/A 1,930名 N/A N/A
