アメリカ海軍ニュー・ヨーク級戦艦
New York class Battleship
1.BB-34 ニュー・ヨーク New York
起工:1911年9月11日
進水:1912年10月30日
竣工:1914年5月15日
除籍:1948年7月13日

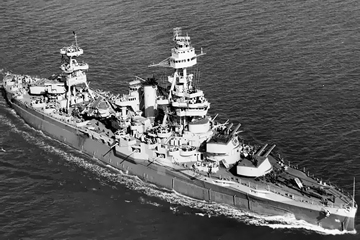

2.BB-35 テキサス Texas
起工:1911年4月17日
進水:1912年5月18日
竣工:1914年3月12日
除籍:1948年4月30日
※記念艦として現存
各艦の略歴はこちら
寸法・排水量 竣工時 1920年頃 近代化改装後 1941年頃 1944年頃
全長 174.7m 174.7m 174.7m 174.7m 174.7m
水線長 172.3m 172.3m 172.3m 172.3m 172.3m
垂線間長 N/A N/A N/A N/A N/A
最大幅 29.1m 29.1m 32.3m 32.3m 32.3m
水線幅 29.1m 29.1m 32.3m 32.3m 32.3m
吃水 8.70m N/A 9.19m N/A N/A
基準排水量 N/A N/A 27,000t N/A N/A
常備排水量 27,000t N/A N/A N/A N/A
満載排水量 28,367t N/A 31,924t N/A 32,200t
機関関係 竣工時 1920年頃 近代化改装後 1941年頃 1944年頃
主罐 バブコック＆ウィルコックス式炭油混焼水管罐:14基 バブコック＆ウィルコックス式炭油混焼水管罐:14基 バブコック＆ウィルコックス式炭油混焼水管罐:14基 ビューロー・エクスプレス式重油専焼水管罐:6基 ビューロー・エクスプレス式重油専焼水管罐:6基
主機 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸 2軸 2軸 2軸
出力 28,100ihp 28,100ihp 28,100ihp 28,100ihp 28,100ihp
航続距離 12.0kt / 9,605nm 12.0kt / 9,605nm 10.0kt / 15,000nm 10.0kt / 15,000nm 10.0kt / 15,400nm
速力 21.0kt 21.0kt 19.7kt 19.7kt 19.0kt
燃料搭載量
  • 石炭:2,850t
  • 重油:400t
  • 石炭:2,850t
  • 重油:400t
 重油:4,600t 重油:4,600t 重油:4,600t
装甲防御 竣工時 1920年頃 近代化改装後 1941年頃 1944年頃
水線部舷側装甲 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in)
上部舷側装甲 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm)
水雷隔壁 N/A N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A N/A
上甲板装甲 弾薬庫周辺:25mm (1.0in) 弾薬庫周辺:25mm (1.0in) 弾薬庫周辺:25mm (1.0in) 弾薬庫周辺:25mm (1.0in) 弾薬庫周辺:25mm (1.0in)
中甲板装甲
  • 弾薬庫周辺:76mm (3.0in)
  • 機関部周辺:51mm (2.0in)
  • 弾薬庫周辺:76mm (3.0in)
  • 機関部周辺:51mm (2.0in)
  • 弾薬庫周辺:114mm (4.5in)
  • 機関部周辺:5.2" (132mm)
  • 弾薬庫周辺:114mm (4.5in)
  • 機関部周辺:5.2" (132mm)
  • 弾薬庫周辺:114mm (4.5in)
  • 機関部周辺:5.2" (132mm)
下甲板装甲 N/A N/A N/A N/A N/A
主砲塔
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:5.75" (146mm)
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:5.75" (146mm)
  • 前面:305mm (12.0in)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:5.75" (146mm)
主砲塔バーベット部 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in)
副砲ケースメイト部 6.5" (165mm) 6.5" (165mm) 6.5" (165mm) 6.5" (165mm) 6.5" (165mm)
司令塔
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:102mm
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:102mm
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:5.75" (146mm)
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:5.75" (146mm)
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:5.75" (146mm)
搭載火器 竣工時 1920年頃 近代化改装後 1941年頃 1944年頃
主砲 Mk.1 45口径35.6cm連装砲:5基 Mk.1 45口径35.6cm連装砲:5基 Mk.8 45口径35.6cm連装砲:5基 Mk.8 45口径35.6cm連装砲:5基 Mk.8 45口径35.6cm連装砲:5基
副砲 Mk.7 51口径12.7cm (5.0in) 単装砲:21基 Mk.7 51口径12.7cm (5.0in) 単装砲:16基 Mk.7 51口径12.7cm (5.0in) 単装砲:16基 Mk.7 51口径12.7cm (5.0in) 単装砲:10基 -
小火器 - - - - -
ミサイル兵装 - - - - -
対空火器 - Mk.10 50口径7.6cm (3.0in) 単装高角砲:8基
  • Mk.10 50口径7.6cm (3.0in) 単装高角砲:8基
  • M2 ブローニング 90口径12.7mm (0.5in) 単装機銃:8基
  • Mk.2 50口径7.6cm (3.0in) 単装高角砲:10基
  • Mk.1 75口径28mm (1.1in) 四連装機銃:4基
  • M2 ブローニング 90口径12.7mm (0.5in) 単装機銃:8基
  • Mk.2 50口径7.6cm (3.0in) 単装高角砲:10基
  • ボフォース Mk.1/2 (砲架:Mk.2) 56口径40mm四連装機銃:10基
  • エリコン Mk.2 70口径20mm連装機銃:1基
  • エリコン Mk.2 70口径20mm単装機銃:44基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
 - - -
対潜火器 - - - - -
機雷戦装備 - - - - -
測距儀 / レーダー 竣工時 1920年頃 近代化改装後 1941年頃 1944年頃
射撃指揮装置 N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - Mk.19 (主砲射撃指揮装置と連接):1組
捜索レーダー - - - XAF (対空捜索):1組
  • SC (対空捜索 / 対水上捜索):1組
  • SG (対空 / 対水上):1組
  • SK (対空捜索):1組
ソナー - - - - -
航空艤装 竣工時 1920年頃 近代化改装後 1941年頃 1944年頃
計画搭載数 - -
  • ヴォート O2U-1 コルセア 水上偵察機:4機
  • ローニング OL-6 水上偵察機:1機
 ヴォート OS2U キングフィッシャー 水上偵察機:3機 ヴォート OS2U キングフィッシャー 水上偵察機:3機
カタパルト - - 1基 1基 1基
乗員定数 竣工時 1920年頃 近代化改装後 1941年頃 1944年頃
定員 1,042名 N/A 1,290名 N/A 1,785名
