アメリカ海軍ノース・カロライナ級戦艦
North Carolina class Battleship
1.BB-55 ノース・カロライナ North Carolina
起工:1937年10月27日
進水:1940年6月13日
竣工:1941年4月9日
除籍:1960年6月1日
※記念艦として現存

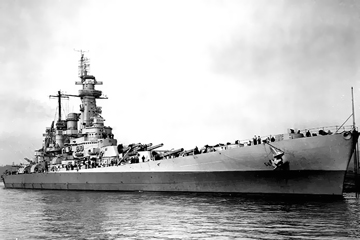

2.BB-56 ワシントン Washington
起工:1938年6月14日
進水:1940年6月1日
竣工:1941年5月15日
除籍:1960年6月1日
各艦の略歴はこちら
寸法・排水量 竣工時 North Carolina:1945年頃 Washington:1945年頃
全長 222.1m 222.1m 222.1m
水線長 217.8m 217.8m 217.8m
垂線間長 N/A N/A N/A
最大幅 33.0m 33.0m 33.0m
水線幅 33.0m 33.0m 33.0m
吃水 10.0m N/A N/A
基準排水量 37,484t N/A N/A
常備排水量 N/A N/A N/A
満載排水量 44,377t 46,700t 46,796t
機関関係 竣工時 North Carolina:1945年頃 Washington:1945年頃
主罐 バブコック＆ウィルコックス式重油専焼水管罐:8基 バブコック＆ウィルコックス式重油専焼水管罐:8基 バブコック＆ウィルコックス式重油専焼水管罐:8基
主機 ジェネラル・エレクトロニクス式オールギヤードタービンエンジン:4基 ジェネラル・エレクトロニクス式オールギヤードタービンエンジン:4基 ジェネラル・エレクトロニクス式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸
出力 121,000shp 121,000shp 121,000shp
航続距離 15.0kt / 17,450nm 15.0kt / 17,450nm 15.0kt / 17,450nm
速力 28.0kt 28.0kt 28.0kt
燃料搭載量 重油:6,260t 重油:6,260t 重油:6,260t
装甲防御 竣工時 North Carolina:1945年頃 Washington:1945年頃
水線部舷側装甲 305mm (12.0in) / 傾斜:15.0° 305mm (12.0in) / 傾斜:15.0° 305mm (12.0in) / 傾斜:15.0°
上部舷側装甲 - - -
水雷隔壁 N/A N/A N/A
最上甲板装甲 - - -
上甲板装甲 38mm (1.5in) 38mm (1.5in) 38mm (1.5in)
中甲板装甲 5.5" (140mm) 5.5" (140mm) 5.5" (140mm)
下甲板装甲 19mm (0.75in) 19mm (0.75in) 19mm (0.75in)
主砲塔
  • 前面:406mm (16.0in)
  • 側面:9.75" (249mm)
  • 後面:N/A
  • 天蓋:7.0" (178mm)
  • 前面:406mm (16.0in)
  • 側面:9.75" (249mm)
  • 後面:N/A
  • 天蓋:7.0" (178mm)
  • 前面:406mm (16.0in)
  • 側面:9.75" (249mm)
  • 後面:N/A
  • 天蓋:7.0" (178mm)
主砲塔バーベット部
  • 前後面:14.75" (378mm)
  • 側面:406mm (16.0in)
  • 前後面:14.75" (378mm)
  • 側面:406mm (16.0in)
  • 前後面:14.75" (378mm)
  • 側面:406mm (16.0in)
副砲塔
  • 前面:51mm (2.0in)
  • 側面:51mm (2.0in)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
  • 前面:51mm (2.0in)
  • 側面:51mm (2.0in)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
  • 前面:51mm (2.0in)
  • 側面:51mm (2.0in)
  • 後面:N/A
  • 天蓋:2.0" (51mm)
副砲塔バーベット部 N/A N/A N/A
司令塔
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:178mm (7.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:178mm (7.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:178mm (7.0in)
搭載火器 竣工時 North Carolina:1945年頃 Washington:1945年頃
主砲 Mk.6 45口径40.6cm三連装砲:3基 Mk.6 45口径40.6cm三連装砲:3基 Mk.6 45口径40.6cm三連装砲:3基
副砲 Mk.12 (砲架:Mk.28 Mod.0) 38口径12.7cm連装両用砲:10基 Mk.12 (砲架:Mk.28 Mod.0) 38口径12.7cm連装両用砲:10基 Mk.12 (砲架:Mk.28 Mod.0) 38口径12.7cm連装両用砲:10基
小火器 - - -
ミサイル兵装 - - -
対空火器
  • Mk.1 75口径28mm (1.1in) 四連装機銃:4基
  • M2 ブローニング 90口径12.7mm (0.5in) 単装機銃:12基
  • ボフォース Mk.1/2 (砲架:Mk.2) 56口径40mm四連装機銃:24基
  • エリコン Mk.2 70口径20mm連装機銃:8基
  • エリコン Mk.2 70口径20mm単装機銃:20基
  • ボフォース Mk.1/2 (砲架:Mk.2) 56口径40mm四連装機銃:15基
  • エリコン Mk.2 70口径20mm連装機銃:10基
  • エリコン Mk.2 70口径20mm単装機銃:63基
水雷兵装 - - -
対潜火器 - - -
機雷戦装備 - - -
測距儀 / レーダー 竣工時 North Carolina:1945年頃 Washington:1945年頃
射撃指揮装置
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.40 GFCS (40.6cm砲用):1組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.51 Director (40mm機銃用):N/A
  • Mk.38 Director (40.6cm砲用):2組
  • Mk.40 GFCS (40.6cm砲用):1組
  • Mk.37 GFCS (12.7cm砲用):4組
  • Mk.51 Director (40mm機銃用):N/A
射撃指揮レーダー -
  • Mk.8 (Mk.38 Directorと連接):2組
  • Mk.27 (Mk.40 Directorと連接):1組
  • Mk.12/Mk.22 (Mk.37 GFCSと連接):4組
  • Mk.8 (Mk.38 Directorと連接):2組
  • Mk.27 (Mk.40 Directorと連接):1組
  • Mk.12/Mk.22 (Mk.37 GFCSと連接):4組
捜索レーダー -
  • SCR-270 (対空捜索):1組
  • SG (対空 / 対水上):2組
  • SK-2 (対空捜索):1組
  • SR (対空捜索):1組
  • SCR-270 (対空捜索):1組
  • SG (対空 / 対水上):2組
  • SK-2 (対空捜索):1組
  • SR (対空捜索):1組
ソナー - - -
航空艤装 竣工時 North Carolina:1945年頃 Washington:1945年頃
計画搭載数 ヴォート OS2U キングフィッシャー 水上偵察機:3機 ヴォート OS2U キングフィッシャー 水上偵察機:3機 ヴォート OS2U キングフィッシャー 水上偵察機:3機
カタパルト 2基 2基 2基
乗員定数 竣工時 North Carolina:1945年頃 Washington:1945年頃
定員 1,880名 N/A N/A
