アメリカ海軍ペンシルヴァニア級戦艦
Pennsylvania class Battleship

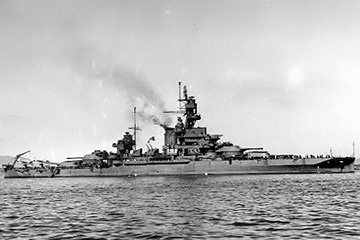

1.BB-38 ペンシルヴァニア Pennsylvania
起工:1913年10月27日
進水:1915年3月16日
竣工:1916年6月12日
除籍:1946年8月29日

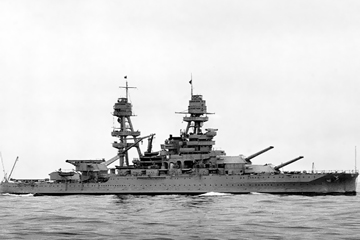

2.BB-39 アリゾナ Arizona
起工:1914年3月16日
進水:1915年6月19日
竣工:1916年10月17日
戦没:1941年12月7日 (航空攻撃)
各艦の略歴はこちら
寸法・排水量 Pennsylvania:竣工時 Arizona:竣工時 Pennsylvania:近代化改装後 Arizona:近代化改装後 Pennsylvania:1945年頃
全長 185.4m 185.4m 185.4m 185.4m 185.4m
水線長 182.9m 182.9m 182.9m 182.9m 182.9m
垂線間長 N/A N/A N/A N/A N/A
最大幅 29.6m 29.6m 32.4m 32.4m 32.4m
水線幅 29.6m 29.6m 32.4m 32.4m 32.4m
吃水 8.80m N/A 9.19m N/A N/A
基準排水量 N/A N/A 33,384t N/A N/A
常備排水量 31,400t N/A N/A N/A N/A
満載排水量 32,567t N/A 35,929t N/A 39,224t
機関関係 Pennsylvania:竣工時 Arizona:竣工時 Pennsylvania:近代化改装後 Arizona:近代化改装後 Pennsylvania:1945年頃
主罐 バブコック＆ウィルコックス式重油専焼水管罐:12基 バブコック＆ウィルコックス式重油専焼水管罐:12基
  • ホワイト゠フォスター式水管罐:5基
  • ビューロー・エクスプレス式水管罐:1基
 ビューロー・エクスプレス式水管罐:6基
  • ホワイト゠フォスター式水管罐:5基
  • ビューロー・エクスプレス式水管罐:1基
主機 カーチス式パーシャルギヤードタービンエンジン:2基 パーソンズ式パーシャルギヤードタービンエンジン:2基 ウェスティングハウス式オールギヤードタービンエンジン:4基
  • パーソンズ式パーシャルギヤードタービンエンジン:2基
  • ウェスティングハウス式オールギヤードタービンエンジン:2基
 ウェスティングハウス式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸 4軸
出力 31,500shp 31,500shp 33,785shp N/A 33,785shp
航続距離 12.0kt / 6,070nm 12.0kt / 6,070nm 10.0kt / 19,900nm N/A N/A
速力 21.0kt 21.0kt 21.0kt 21.0kt N/A
燃料搭載量 重油:2,300t 重油:2,300t 重油:6,274t 重油:6,274t 重油:6,274t
装甲防御 Pennsylvania:竣工時 Arizona:竣工時 Pennsylvania:近代化改装後 Arizona:近代化改装後 Pennsylvania:1945年頃
水線部舷側装甲 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm) 13.5" (343mm)
上部舷側装甲 - - - - -
水雷隔壁 N/A N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A N/A
中甲板装甲 76mm (3.0in) 76mm (3.0in) 4.75" (121mm) 4.75" (121mm) 4.75" (121mm)
下甲板装甲 N/A N/A N/A N/A N/A
主砲塔
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
  • 前面:457mm (18.0in)
  • 側面:254mm (10.0in)
  • 後面:N/A
  • 天蓋:127mm (5.0in)
主砲塔バーベット部 330mm (13.0in) 330mm (13.0in) 330mm (13.0in) 330mm (13.0in) 330mm (13.0in)
副砲ケースメイト部 - - - - -
司令塔
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:127mm (5.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
  • 前面:406mm (16.0in)
  • 側面:406mm (16.0in)
  • 天蓋:203mm (8.0in)
 -
搭載火器 Pennsylvania:竣工時 Arizona:竣工時 Pennsylvania:近代化改装後 Arizona:近代化改装後 Pennsylvania:1945年頃
主砲 Mk.1 45口径35.6cm三連装砲:4基 Mk.1 45口径35.6cm三連装砲:4基 Mk.8 45口径35.6cm三連装砲:4基 Mk.8 45口径35.6cm三連装砲:4基 Mk.8 45口径35.6cm三連装砲:4基
副砲 Mk.7 51口径12.7cm (5.0in) 単装砲:22基 Mk.7 51口径12.7cm (5.0in) 単装砲:22基 Mk.7 51口径12.7cm (5.0in) 単装砲:12基 Mk.7 51口径12.7cm (5.0in) 単装砲:12基 Mk.12 38口径12.7cm (5.0in) 連装両用砲:8基
小火器 - - - - -
ミサイル兵装 - - - - -
対空火器 Mk.10 50口径7.6cm (3.0in) 単装高角砲:4基 Mk.10 50口径7.6cm (3.0in) 単装高角砲:4基 Mk.10 (砲架:Mk.19) 25口径12.7cm (5.0in) 単装高角砲:8基 Mk.10 (砲架:Mk.19) 25口径12.7cm (5.0in) 単装高角砲:8基
  • Mk.10 (砲架:Mk.19) 25口径12.7cm (5.0in) 単装高角砲:8基
  • ボフォース Mk.1/2 (砲架:Mk.2) 56口径40mm四連装機銃:10基
  • 40mm連装機銃:1基
  • エリコン Mk.2 70口径20mm連装機銃:22基
  • エリコン Mk.2 70口径20mm単装機銃:11基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm魚雷:N/A
 - - -
対潜火器 - - - - -
ミサイル兵装 - - - - -
測距儀 / レーダー Pennsylvania:竣工時 Arizona:竣工時 Pennsylvania:近代化改装後 Arizona:近代化改装後 Pennsylvania:1945年頃
射撃指揮装置 N/A N/A N/A N/A N/A
射撃指揮レーダー - - - -
  • Mk.8 (Mk.38 Directorと連接):2組
  • Mk.4 (Mk.37 GFCSと連接):2組
捜索レーダー - - - -
  • SG (対空 / 対水上):1組
  • SK-2 (対空捜索):1組
  • SP (対空捜索):1組
ソナー - - - - -
航空艤装 Pennsylvania:竣工時 Arizona:竣工時 Pennsylvania:近代化改装後 Arizona:近代化改装後 Pennsylvania:1945年頃
計画搭載数 - - 水上偵察機:3機 水上偵察機:3機 水上偵察機:3機
カタパルト - - 2基 2基 1基
乗員定数 Pennsylvania:竣工時 Arizona:竣工時 Pennsylvania:近代化改装後 Arizona:近代化改装後 Pennsylvania:1945年頃
定員 915名 N/A 1,052名 N/A N/A
