アメリカ海軍ヴァージニア級戦艦
Virginia class Battleship

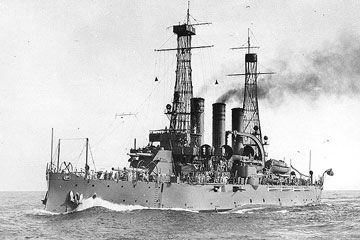

1.BB-13 ヴァージニア Virginia
起工:1902年5月21日
進水:1904年4月5日
竣工:1906年5月7日
除籍:1920年8月13日
 2.BB-14 ネブラスカ Nebraska
起工:1902年7月4日
進水:1904年10月7日
竣工:1907年7月1日
除籍:1922年7月12日

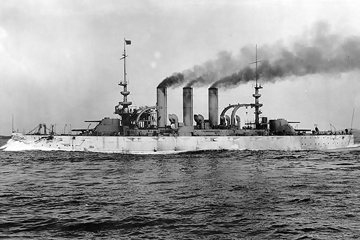

3.BB-15 ジョージア Georgia
起工:1901年8月31日
進水:1904年10月11日
竣工:1906年9月24日
除籍:1923年11月10日
 4.BB-16 ニュー・ジャージー New Jersey
起工:1902年5月3日
進水:1904年11月10日
竣工:1906年5月12日
除籍:1922年7月12日
5.BB-17 ロード・アイランド Rhode Island
起工:1902年5月1日
進水:1904年5月17日
竣工:1906年2月19日
除籍:1920年6月30日

各艦の略歴はこちら
寸法・排水量 Virginia :竣工時 Virginia:近代化改装後 Nebraska:竣工時 Nebraska:1919年 Georgia:竣工時 Georgia:近代化改装後 New Jersey:竣工時 New Jersey:1919年 Rhode Island:竣工時 Rhode Island:1919年
全長 134.6m 134.6m 134.6m 134.6m 134.6m 134.6m 134.6m 134.6m 134.6m 134.6m
水線長 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
最大幅 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m
水線幅 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m 23.3m
吃水 7.24m N/A N/A N/A N/A N/A N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
常備排水量 14,948t N/A N/A N/A N/A N/A N/A N/A N/A N/A
満載排水量 16,094t N/A N/A N/A N/A N/A N/A N/A N/A N/A
機関関係 Virginia :竣工時 Virginia:近代化改装後 Nebraska:竣工時 Nebraska:1919年 Georgia:竣工時 Georgia:近代化改装後 New Jersey:竣工時 New Jersey:1919年 Rhode Island:竣工時 Rhode Island:1919年
主罐 ニクローズ式石炭専焼水管罐:24基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 ニクローズ式石炭専焼水管罐:24基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基 バブコック＆ウィルコックス式石炭専焼水管罐:12基
主機 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基 直立型四気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸 2軸 2軸 2軸 2軸 2軸 2軸 2軸 2軸
出力 19,000ihp N/A 19,000ihp 19,000ihp 19,000ihp N/A 19,000ihp 19,000ihp 19,000ihp 19,000ihp
航続距離 10.0kt / 3,825nm N/A 10.0kt / 3,825nm 10.0kt / 3,825nm 10.0kt / 3,825nm N/A 10.0kt / 3,825nm 10.0kt / 3,825nm 10.0kt / 3,825nm 10.0kt / 3,825nm
速力 19.0kt N/A 19.0kt 19.0kt 19.0kt N/A 19.0kt 19.0kt 19.0kt 19.0kt
燃料搭載量 石炭:1,900t N/A 石炭:1,700t N/A 石炭:1,925t N/A 石炭:1,955t N/A 石炭:1,700t N/A
装甲防御 Virginia :竣工時 Virginia:近代化改装後 Nebraska:竣工時 Nebraska:1919年 Georgia:竣工時 Georgia:近代化改装後 New Jersey:竣工時 New Jersey:1919年 Rhode Island:竣工時 Rhode Island:1919年
水線部舷側装甲 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm) 11.0" (279mm)
上部舷側装甲 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in)
最上甲板装甲 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
中甲板装甲 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in)
下甲板装甲 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
主砲塔
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:89mm (3.5in)
主砲塔バーベット部 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm) 10.0" (254mm)
中間砲塔
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
  • 前面:305mm (12.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:38mm (1.5in)
中間砲塔バーベット部 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
副砲ケースメイト部 152mm (6.0in) N/A 152mm (6.0in) N/A 152mm (6.0in) N/A 152mm (6.0in) N/A 152mm (6.0in) N/A
司令塔
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
搭載火器 Virginia :竣工時 Virginia:近代化改装後 Nebraska:竣工時 Nebraska:1919年 Georgia:竣工時 Georgia:近代化改装後 New Jersey:竣工時 New Jersey:1919年 Rhode Island:竣工時 Rhode Island:1919年
主砲 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基 Mk.3 40口径30.5cm連装砲:2基
中間砲 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基 Mk.6 45口径20.3cm連装砲:4基
副砲 Mk.8 50口径15.2cm単装砲:12基 - Mk.8 50口径15.2cm単装砲:12基 - Mk.8 50口径15.2cm単装砲:12基 - Mk.8 50口径15.2cm単装砲:12基 - Mk.8 50口径15.2cm単装砲:12基 -
副砲 - -
小火器
  • Mk.2 50口径7.6cm単装砲:12基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
 Mk.2 50口径7.6cm単装砲:4基
  • Mk.2 50口径7.6cm単装砲:12基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
 Mk.2 50口径7.6cm単装砲:4基
  • Mk.2 50口径7.6cm単装砲:12基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
 Mk.2 50口径7.6cm単装砲:4基
  • Mk.2 50口径7.6cm単装砲:12基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
 Mk.2 50口径7.6cm単装砲:4基
  • Mk.2 50口径7.6cm単装砲:12基
  • Mk.1 50口径4.7cm (3pdr) 単装砲:12基
 Mk.2 50口径7.6cm単装砲:4基
対空火器 - Mk.10 50口径7.6cm (3.0in) 単装高角砲:2基 - Mk.10 50口径7.6cm (3.0in) 単装高角砲:2基 - Mk.10 50口径7.6cm (3.0in) 単装高角砲:2基 - Mk.10 50口径7.6cm (3.0in) 単装高角砲:2基 - Mk.10 50口径7.6cm (3.0in) 単装高角砲:2基
水雷兵装
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水上固定式):4基
  • ↑53.3cm魚雷:N/A
測距儀 / レーダー Virginia :竣工時 Virginia:近代化改装後 Nebraska:竣工時 Nebraska:1919年 Georgia:竣工時 Georgia:近代化改装後 New Jersey:竣工時 New Jersey:1919年 Rhode Island:竣工時 Rhode Island:1919年
射撃指揮装置 N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - - - - - -
捜索レーダー - - - - - - - - - -
ソナー - - - - - - - - - -
航空艤装 Virginia :竣工時 Virginia:近代化改装後 Nebraska:竣工時 Nebraska:1919年 Georgia:竣工時 Georgia:近代化改装後 New Jersey:竣工時 New Jersey:1919年 Rhode Island:竣工時 Rhode Island:1919年
計画搭載数 - - - - - - - - - -
カタパルト - - - - - - - - - -
乗員定数 Virginia :竣工時 Virginia:近代化改装後 Nebraska:竣工時 Nebraska:1919年 Georgia:竣工時 Georgia:近代化改装後 New Jersey:竣工時 New Jersey:1919年 Rhode Island:竣工時 Rhode Island:1919年
定員 812名 N/A 812名 N/A 812名 N/A 812名 N/A 812名 N/A
