イギリス海軍ボクサー級 ("22"型バッチ2) フリゲート
Boxer ("Type22" Batch2) class Frigate
1.F92 ボクサー Boxer
起工:1979年11月1日
進水:1981年6月17日
竣工:1983年9月23日
除籍:1999年8月4日
 2.F93 ビーヴァー Beaver
起工:1980年6月20日
進水:1982年5月8日
竣工:1984年7月18日
除籍:1999年5月1日
 3.F94 ブレイブ Brave
起工:1982年5月24日
進水:1983年11月19日
竣工:1986年2月21日
除籍:1999年3月23日
4.F95 ロンドン London
起工:1983年2月7日
進水:1984年10月27日
竣工:1987年2月6日
除籍:1999年1月14日
 5.F96 シェフィールド Sheffield
起工:1984年3月29日
進水:1986年3月26日
竣工:1988年3月25日
除籍:2002年11月15日
↓
再就役2003年9月5日
チリ海軍フリゲート FF-19 アルミランテ・ウィリアムス Almirante Williams

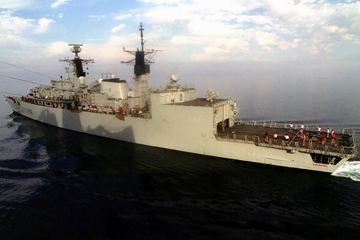

 6.F98 コヴェントリー Coventry
起工:1984年3月29日
進水:1986年4月8日
竣工:1988年7月1日
除籍:2001年12月日
↓
再就役:2004年9月9日
ルーマニア海軍フリゲート レジェレ・フェルディナンド Regele Ferdinand
各艦の略歴はこちら
寸法・排水量 Boxer / Beaver:竣工時 Brave:竣工時 London / Sheffield / Coventry:竣工時
全長 148.01m (485ft 7.0in) 148.01m (485ft 7.0in) 148.01m (485ft 7.0in)
水線長 135.64m (445ft 0.0in) 135.64m (445ft 0.0in) 135.64m (445ft 0.0in)
垂線間長 N/A N/A N/A
最大幅 14.73m (48ft 4.0in) 14.73m (48ft 4.0in) 14.73m (48ft 4.0in)
水線幅 N/A N/A N/A
吃水 6.40m (21ft 0.0in) 6.40m (21ft 0.0in) 6.40m (21ft 0.0in)
軽荷排水量 N/A N/A N/A
基準排水量 4,267t (4,200LT) 4,267t (4,200LT) 4,267t (4,200LT)
常備排水量 N/A N/A N/A
満載排水量 4,877t (4,800LT) 4,877t (4,800LT) 4,877t (4,800LT)
機関関係 Boxer / Beaver:竣工時 Brave:竣工時 London / Sheffield / Coventry:竣工時
主罐 - - -
主機 (COGOG方式)
  • 高速機:ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:2基
  • 巡航機:ロールス゠ロイス タイン RM1C型ガスタービンエンジン:2基
  • 高速機:ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:2基
  • 巡航機:ロールス゠ロイス タイン RM1C型ガスタービンエンジン:2基
  • 高速機:ロールス゠ロイス オリンパス TM3B型ガスタービンエンジン:2基
  • 巡航機:ロールス゠ロイス タイン RM1C型ガスタービンエンジン:2基
軸数 2軸 2軸 2軸
出力
  • 巡航時:9,700shp
  • 全力時:54,600shp
  • 巡航時:9,700shp
  • 全力時:47,240shp
  • 巡航時:9,700shp
  • 全力時:47,240shp
航続距離 18.0kt / 4,500nm 18.0kt / 4,500nm 18.0kt / 4,500nm
速力 30.0kt 30.0kt 30.0kt
燃料搭載量 軽質油:914t (900LT) 軽質油:914t (900LT) 軽質油:914t (900LT)
装甲防御 Boxer / Beaver:竣工時 Brave:竣工時 London / Sheffield / Coventry:竣工時
水線部舷側装甲 - - -
上部舷側装甲 - - -
前後主隔壁 - - -
水雷隔壁 - - -
最上甲板装甲 - - -
上甲板装甲 - - -
主甲板装甲 - - -
中甲板装甲 - - -
下甲板装甲 - - -
主砲楯 - - -
司令塔 - - -
搭載火器 Boxer / Beaver:竣工時 Brave:竣工時 London / Sheffield / Coventry:竣工時
主砲 - - -
副砲 - - -
小火器 - - -
ミサイル兵装
  • 六連装ミサイル発射機:2基
  • ↑GWS-25 Mod.0 シー・ウルフ 対空ミサイル:72発
  • 単装ミサイル発射機:4基
  • ↑GWS-50 (MM38) エグゾセ 対艦ミサイル:4発
  • 六連装ミサイル発射機:2基
  • ↑GWS-25 Mod.0 シー・ウルフ 対空ミサイル:72発
  • 単装ミサイル発射機:4基
  • ↑GWS-50 (MM38) エグゾセ 対艦ミサイル:4発
  • 六連装ミサイル発射機:2基
  • ↑GWS-25 Mod.0 シー・ウルフ 対空ミサイル:72発
  • 単装ミサイル発射機:4基
  • ↑GWS-50 (MM38) エグゾセ 対艦ミサイル:4発
対空火器
  • Mk.9 60口径40mm単装機銃:2基
  • GAM-B01 85口径20mm単装機銃:2基
  • GCM-A02 75口径30mm連装機銃:2基
  • GAM-B01 85口径20mm単装機銃:2基
  • GCM-A02 75口径30mm連装機銃:2基
  • GAM-B01 85口径20mm単装機銃:2基
水雷兵装 - - -
対潜火器
  • STWS.2 32.4cm短魚雷三連装発射管:2基
  • ↑32.4cm短魚雷:N/A
  • STWS.2 32.4cm短魚雷三連装発射管:2基
  • ↑32.4cm短魚雷:N/A
  • STWS.2 32.4cm短魚雷三連装発射管:2基
  • ↑32.4cm短魚雷:N/A
機雷戦装備 - - -
測距儀 / レーダー Boxer / Beaver:竣工時 Brave:竣工時 London / Sheffield / Coventry:竣工時
射撃指揮装置
  • CACS-1 (戦術情報処理装置):1組
  • Type 910 (対空ミサイル用):2組
  • CACS-1 (戦術情報処理装置):1組
  • Type 911 (対空ミサイル用):2組
  • CACS-1 (戦術情報処理装置):1組
  • Type 911 (対空ミサイル用):2組
射撃指揮レーダー Type 910と統合:2組 Type 911と統合:2組 Type 911と統合:2組
捜索レーダー
  • Type 967 / 968 (対空捜索 / 対水上捜索):1組
  • Type 1006 (対水上捜索 / 航海):1組
  • Type 967M / 968 (対空捜索 / 対水上捜索):1組
  • Type 1006 (対水上捜索 / 航海):1組
  • Type 967M / 968 (対空捜索 / 対水上捜索):1組
  • Type 1006 (対水上捜索 / 航海):1組
ソナー
  • Type 2016 (多目的 / 艦底装備式):1組
  • Type 2031Z (捜索用、曳航式):1組
  • Type 2016 (多目的 / 艦底装備式):1組
  • Type 2031Z (捜索用、曳航式):1組
  • Type 2031Z (捜索用、曳航式):1組
  • Type 2050 (多目的 / 艦底装備式):1組
航空艤装 Boxer / Beaver:竣工時 Brave:竣工時 London / Sheffield / Coventry:竣工時
計画搭載数 ウェストランド リンクス 哨戒ヘリコプター:2機 ウェストランド シー・キング 哨戒ヘリコプター:1機 ウェストランド シー・キング 哨戒ヘリコプター:1機
カタパルト - - -
乗員定数 Boxer / Beaver:竣工時 Brave:竣工時 London / Sheffield / Coventry:竣工時
定員 265名 265名 265名
