日本海軍高砂型防護巡洋艦
Takasago class Protected Cruiser

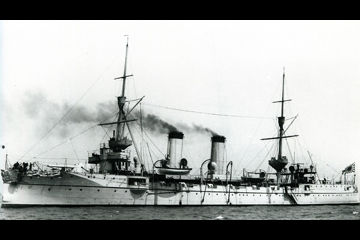

1.高砂 Takasago
※エルジック 660番船として起工
起工:1896年5月29日
購入:1896年7月 (→日本海軍 防護巡洋艦 高砂)
進水:1897年5月17日
竣工:1898年5月17日
戦没:1904年12月13日 (触雷)
略歴はこちら
寸法・排水量 竣工時
全長 N/A
水線長 118.2m
垂線間長 N/A
最大幅 14.8m
水線幅 N/A
吃水 5.18m
基準排水量 N/A
常備排水量 4,160t
満載排水量 N/A
機関関係 竣工時
主罐 円罐:8基
主機 直立型四気筒三段膨張式レシプロエンジン:2基
軸数 2軸
出力 15,750ihp
航続距離 10.0kt / 4,000nm
速力 22.5kt
燃料搭載量 石炭:1,000t
装甲防御 竣工時
水線部舷側装甲 -
上部舷側装甲 -
水雷隔壁 N/A
最上甲板装甲 N/A
上甲板装甲 N/A
中甲板装甲
  • 平坦部:64mm
  • 傾斜部:114mm
下甲板装甲 N/A
主砲楯
  • 前面:114mm
  • 側面:64mm
  • 天蓋:N/A
主砲塔バーベット部 N/A
司令塔
  • 前面:114mm
  • 側面:114mm
  • 後面:114mm
  • 天蓋:N/A
搭載火器 竣工時
主砲 安式(エルジック Pattern.S) 45口径20.3cm単装砲:2基
副砲 安式(アームストロング) 40口径12.0cm単装砲:10基
小火器
  • 安式(アームストロング) 40口径7.6cm (12pdr 12cwt) 単装砲:12基
  • 保式(オチキス) 40口径4.7cm (3pdr) 単装砲:6基
ミサイル兵装 -
対空火器 -
水雷兵装
  • 45.0cm単装魚雷発射管 (水中固定式):5基
  • ↑45.0cm魚雷:N/A
対潜火器 -
機雷戦装備 -
測距儀 / レーダー 竣工時
射撃指揮装置 N/A
射撃指揮レーダー -
捜索レーダー -
ソナー -
航空艤装 竣工時
計画搭載数 -
カタパルト -
乗員定数 竣工時
定員 425名
