アメリカ海軍サイパン級軽航空母艦
Saipan class Light Aircraft Carrier
1.CVL-48 サイパン Saipan
起工:1944年7月10日
進水:1945年7月8日
竣工:1946年7月14日
類別変更:1959年5月15日 (→航空機輸送艦、AVT-6)
類別変更:1964年1月 (→指揮艦、CC-3)
類別変更:1964年9月1日 (→通信中継艦、AGMR-2)
改名:1965年4月8日 (→アーリントン Arlington)
除籍:1970年1月14日

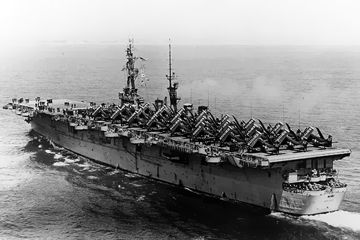

2.CVL-49 ライト Wright
起工:1944年8月21日
進水:1945年9月1日
竣工:年月日類別変更:1959年5月15日 (→航空機輸送艦、AVT-7)
類別変更:1963年3月15日 (→指揮艦、CC-2)
除籍:1977年12月1日
各艦の略歴はこちら
寸法・排水量 Saipan:竣工時 Wright:竣工時 Arlington:通信中継艦化後 Wright:指揮艦化後
全長 208.3m 208.3m 208.3m 208.3m
水線長 202.4m 202.4m 202.4m 202.4m
垂線間長 N/A N/A N/A N/A
最大幅 32.9m 32.9m 32.9m 32.9m
水線幅 23.4m 23.4m 23.4m 23.4m
吃水 8.22m 8.22m 8.50m N/A
基準排水量 15,118t 15,118t 14,500t N/A
常備排水量 N/A N/A N/A N/A
満載排水量 19,088t 19,088t 19,600t N/A
機関関係 Saipan:竣工時 Wright:竣工時 Arlington:通信中継艦化後 Wright:指揮艦化後
主罐 バブコック＆ウィルコックス式重油専焼水管罐:4基 バブコック＆ウィルコックス式重油専焼水管罐:4基 バブコック＆ウィルコックス式重油専焼水管罐:4基 バブコック＆ウィルコックス式重油専焼水管罐:4基
主機 ジェネラル・エレクトロニクス式オールギヤードタービンエンジン:4基 ジェネラル・エレクトロニクス式オールギヤードタービンエンジン:4基 ジェネラル・エレクトロニクス式オールギヤードタービンエンジン:4基 ジェネラル・エレクトロニクス式オールギヤードタービンエンジン:4基
軸数 4軸 4軸 4軸 4軸
出力 120,000shp 120,000shp 120,000shp 120,000shp
航続距離 15.0kt / 11,000nm 15.0kt / 11,000nm 15.0kt / 11,700nm 15.0kt / 11,700nm
速力 33.0kt 33.0kt 33.0kt 33.0kt
燃料搭載量 重油:2,830t 重油:2,830t 重油:3,371t 重油:3,371t
装甲防御 Saipan:竣工時 Wright:竣工時 Arlington:通信中継艦化後 Wright:指揮艦化後
水線部舷側装甲 64mm ～ 102mm (2.5in ～ 4.0in) 64mm ～ 102mm (2.5in ～ 4.0in) 64mm ～ 102mm (2.5in ～ 4.0in) 64mm ～ 102mm (2.5in ～ 4.0in)
格納庫部舷側装甲 - - - -
水雷隔壁 N/A N/A N/A N/A
飛行甲板装甲 - - - -
格納庫甲板装甲 - - - -
装甲甲板装甲 64mm (2.5in) 64mm (2.5in) 64mm (2.5in) 64mm (2.5in)
搭載火器 Saipan:竣工時 Wright:竣工時 Arlington:通信中継艦化後 Wright:指揮艦化後
主砲 - - - -
副砲 - - - -
小火器 - - - -
ミサイル兵装 - - - -
対空火器
  • ボフォース Mk.1 (銃架:Mk.2) 56口径40mm四連装機銃:5基
  • ボフォース Mk.1/2 (銃架:Mk.1) 56口径40mm連装機銃:10基
  • エリコン Mk.4 (銃架:Mk.24) 70口径20mm連装機銃:16基
  • ボフォース Mk.1 (銃架:Mk.2) 56口径40mm四連装機銃:5基
  • ボフォース Mk.1/2 (銃架:Mk.1) 56口径40mm連装機銃:10基
  • エリコン Mk.4 (銃架:Mk.24) 70口径20mm連装機銃:16基
 Mk.22 (砲架:Mk.33) 50口径7.6cm (3.0in) 連装両用砲:4基 ボフォース Mk.1/2 (銃架:Mk.1) 56口径40mm連装機銃:4基
水雷兵装 - - - -
対潜火器 - - - -
機雷戦装備 - - - -
測距儀 / レーダー Saipan:竣工時 Wright:竣工時 Arlington:通信中継艦化後 Wright:指揮艦化後
射撃指揮装置 N/A N/A N/A N/A
射撃指揮レーダー - - - -
捜索レーダー
  • SG (対空 / 対水上):1組
  • SK-2 (対空捜索):1組
  • SP (航空管制):1組
  • SG (対空 / 対水上):1組
  • SP (航空管制):1組
  • SR (対空捜索):1組
  • SR-2 (対空捜索):1組
 AN/SPS-6B (対空捜索) AN/SPS-6B (対空捜索)
ソナー - - - -
航空艤装 Saipan:竣工時 Wright:竣工時 Arlington:通信中継艦化後 Wright:指揮艦化後
飛行甲板有効長 186.2m × 24.4m (4,543㎡) 186.2m × 24.4m (4,543㎡) - 186.2m × 24.4m (4,543㎡)
格納庫 86.6m × 20.7m × 5.4m (1,793㎡) 86.6m × 20.7m × 5.4m (1,793㎡) - 86.6m × 20.7m × 5.4m (1,793㎡)
計画搭載数
  • グラマン F6F ヘルキャット 艦上戦闘機:18機
  • カーチス SB2C ヘルダイヴァー 艦上爆撃機:12機
  • ジェネラル・モータース TBM アヴェンジャー 艦上攻撃機:12機
  • グラマン F6F ヘルキャット 艦上戦闘機:18機
  • カーチス SB2C ヘルダイヴァー 艦上爆撃機:12機
  • ジェネラル・モータース TBM アヴェンジャー 艦上攻撃機:12機
 -
  • バートル CH-46 シー・ナイト 輸送ヘリコプター:3機
  • カマン HH-43 ハスキー 救難ヘリコプター:3機
エレベーター
  • 前部 (14.6m × 13.4m / 13.6t):1基
  • 後部 (14.6m × 13.4m / 13.6t):1基
  • 前部 (14.6m × 13.4m / 13.6t):1基
  • 後部 (14.6m × 13.4m / 13.6t):1基
 -
  • 前部 (14.6m × 13.4m / 13.6t):1基
  • 後部 (14.6m × 13.4m / 13.6t):1基
着艦制動装置 N/A N/A - -
カタパルト H-2-1型油圧式 (5.0t / 112.8km/h):2基 H-2-1型油圧式 (5.0t / 112.8km/h):2基 - -
航空燃料搭載量 航空用ガソリン:543,100ℓ (407.3t) 航空用ガソリン:543,100ℓ (407.3t) - N/A
乗員定数 Saipan:竣工時 Wright:竣工時 Arlington:通信中継艦化後 Wright:指揮艦化後
定員 1,600名 1,600名 1,317名 1,839名
