フランス海軍マルソー級露砲塔艦
Marceau class Barbette Ship

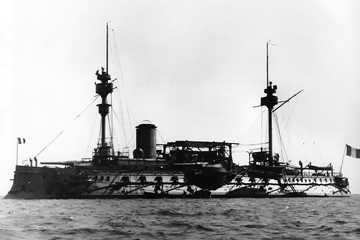

1.マルソー Marceau
起工:1882年1月27日
進水:1887年5月24日
竣工:1891年3月14日
全損:1920年10月1日 (座礁事故)
除籍:1922年1月17日
2.ネプチューヌ Neptune
起工:1882年4月17日
進水:1887年5月7日
竣工:1892年12月23日
除籍:1908年
3.マジェンタ Magenta
起工:1883年1月7日
進水:1890年4月19日
竣工:1893年2月
除籍:1908年
各艦の略歴はこちら
寸法・排水量 Marceau:竣工時 Neptune:竣工時 Magenta:竣工時
全長 104.0m 104.0m 104.0m
水線長 N/A N/A N/A
垂線間長 N/A N/A N/A
最大幅 20.2m 20.2m 20.2m
水線幅 N/A N/A N/A
吃水 8.5m N/A N/A
軽荷排水量 N/A N/A N/A
基準排水量 N/A N/A N/A
常備排水量 10,600t N/A N/A
満載排水量 N/A N/A N/A
機関関係 Marceau:竣工時 Neptune:竣工時 Magenta:竣工時
主罐 円罐:8基 円罐:14基 円罐:8基
主機 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:4基 直立型三気筒三段膨張式レシプロエンジン:4基
軸数 2軸 2軸 2軸
出力 12,000bhp 12,000bhp 12,000bhp
航続距離 10.0kt / 4,000nm 10.0kt / 4,000nm 10.0kt / 4,000nm
速力 16.0kt 16.0kt 16.0kt
燃料搭載量 石炭:740t 石炭:740t 石炭:740t
装甲防御 Marceau:竣工時 Neptune:竣工時 Magenta:竣工時
水線部舷側装甲 450mm 450mm 450mm
上部舷側装甲 N/A N/A N/A
前後主隔壁 N/A N/A N/A
水雷隔壁 N/A N/A N/A
最上甲板装甲 N/A N/A N/A
上甲板装甲 N/A N/A N/A
主甲板装甲 N/A N/A N/A
中甲板装甲 N/A N/A N/A
下甲板装甲 N/A N/A N/A
主砲塔
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
  • 前面:-
  • 側面:-
  • 後面:-
  • 天蓋:-
主砲塔バーベット部 450mm 450mm 450mm
副砲ケースメイト部 N/A N/A N/A
司令塔
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
  • 前面:N/A
  • 側面:N/A
  • 天蓋:N/A
搭載火器 Marceau:竣工時 Neptune:竣工時 Magenta:竣工時
主砲
  • Model1881 30口径34.0cm単装砲:2基
  • Model1884 30口径34.0cm単装砲:2基
 Model1884 30口径34.0cm単装砲:4基 Model1881 30口径34.0cm単装砲:4基
副砲 Model1884 30口径13.9cm単装砲:16基 Model1884 30口径13.9cm単装砲:17基 Model1884 30口径13.9cm単装砲:17基
小火器
  • Model1891 50口径6.5cm (9pdr) 単装砲:3基
  • Model1885 40口径4.7cm (3pdr) 単装砲:9基
  • Model1885 20口径3.7cm (1pdr) 五砲身自動砲:8基
  • Model1891 50口径6.5cm (9pdr) 単装砲:6基
  • Model1885 40口径4.7cm (3pdr) 単装砲:18基
  • Model1885 20口径3.7cm (1pdr) 五砲身自動砲:12基
  • Model1891 50口径6.5cm (9pdr) 単装砲:6基
  • Model1885 40口径4.7cm (3pdr) 単装砲:18基
  • Model1885 20口径3.7cm (1pdr) 五砲身自動砲:12基
ミサイル兵装 - - -
対空火器 - - -
水雷兵装 38.0cm単装魚雷発射管 (水中固定式):3基 45.0cm単装魚雷発射管 (水中固定式):5基 45.0cm単装魚雷発射管 (水中固定式):5基
対潜火器 - - -
機雷戦装備 - - -
測距儀 / レーダー Marceau:竣工時 Neptune:竣工時 Magenta:竣工時
射撃指揮装置 N/A N/A N/A
射撃指揮レーダー - - -
捜索レーダー - - -
ソナー - - -
航空艤装 Marceau:竣工時 Neptune:竣工時 Magenta:竣工時
計画搭載数 - - -
カタパルト - - -
乗員定数 Marceau:竣工時 Neptune:竣工時 Magenta:竣工時
定員 643名 N/A N/A
