イギリス海軍デヴァステーション級砲塔艦
Devastation class Turret ship

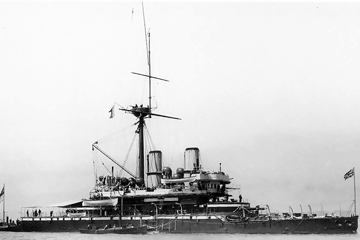

1.デヴァステーション Devastation
起工:1869年11月12日
進水:1871年7月12日
竣工:1873年4月19日
除籍:1908年5月
2.サンダラー Thunderer
起工:1869年6月26日
進水:1872年3月25日
竣工:1877年5月26日
除籍:1909年7月13日
各艦の略歴はこちら
寸法・排水量 Devastation:
竣工時		 Thunderer:
竣工時		 Thunderer:
1890年改装後		 Devastation:
1892年改装後
全長 93.6m 93.6m 93.6m 93.6m
水線長 N/A N/A N/A N/A
垂線間長 86.9m 86.9m 86.9m 86.9m
最大幅 19.0m 19.0m 19.0m 19.0m
水線幅 N/A N/A N/A N/A
吃水 8.03m N/A N/A N/A
基準排水量 N/A N/A N/A N/A
常備排水量 9,330t 9,390t N/A N/A
満載排水量 N/A N/A N/A N/A
機関関係 Devastation:
竣工時		 Thunderer:
竣工時		 Thunderer:
1890年改装後		 Devastation:
1892年改装後
主罐 角罐:8基 角罐:8基 円罐:8基 円罐:8基
主機 ペン製水平二気筒単段膨張式レシプロエンジン:2基 ハンフリーズ & テナント製水平二気筒二段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸 2軸 2軸
出力 6,640ihp 6,270ihp 7,000ihp 7,000ihp
航続距離 10.0kt / 4,700nm 10.0kt / 4,700nm 10.0kt / 9,000nm 10.0kt / 9,000nm
速力 13.8kt 13.4kt 14.0kt 14.0kt
燃料搭載量 石炭:1,600t 石炭:1,600t 石炭:N/A 石炭:N/A
装甲防御 Devastation:
竣工時		 Thunderer:
竣工時		 Thunderer:
1890年改装後		 Devastation:
1892年改装後
水線部舷側装甲 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in)
上部舷側装甲 - - - -
水雷隔壁 - - - -
最上甲板装甲 - - - -
上甲板装甲 - - - -
中甲板装甲 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in)
下甲板装甲 - - - -
主砲塔
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:356mm (14.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
主砲塔ブレストワーク部 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in)
副砲ケースメイト部 N/A N/A N/A N/A
司令塔
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 天蓋:N/A
搭載火器 Devastation:
竣工時		 Thunderer:
竣工時		 Thunderer:
1890年改装後		 Devastation:
1892年改装後
主砲 RML Mk.II 12.5口径30.5cm前装式連装砲:2基 RML Mk.II 12.5口径30.5cm前装式連装砲:2基 BL Mk.II 32口径25.4cm連装砲:2基 BL Mk.II 32口径25.4cm連装砲:2基
副砲 - - - -
小火器 - -
ミサイル兵装 - - - -
対空火器 - - - -
水雷兵装 - -
  • 35.6cm単装魚雷発射機:2基
  • ↑35.6cm魚雷:N/A
  • 35.6cm単装魚雷発射機:2基
  • ↑35.6cm魚雷:N/A
対潜火器 - - - -
機雷戦装備 - - - -
測距儀 / レーダー Devastation:
竣工時		 Thunderer:
竣工時		 Thunderer:
1890年改装後		 Devastation:
1892年改装後
射撃指揮装置 N/A N/A N/A N/A
射撃指揮レーダー - - - -
捜索レーダー - - - -
ソナー - - - -
航空艤装 Devastation:
竣工時		 Thunderer:
竣工時		 Thunderer:
1890年改装後		 Devastation:
1892年改装後
計画搭載数 - - - -
カタパルト - - - -
乗員定数 Devastation:
竣工時		 Thunderer:
竣工時		 Thunderer:
1890年改装後		 Devastation:
1892年改装後
定員 358名 N/A N/A N/A
