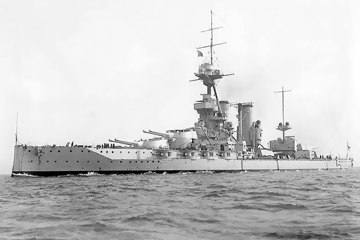

イギリス海軍アイアン・デューク級戦艦
Iron Duke class Battleship
1.アイアン・デューク Iron Duke
起工:1912年1月12日
進水:1912年10月12日
竣工:1914年3月10日
類別変更:1932年10月4日 (→練習艦)
除籍:1948年11月30日
 2.マールバラ Marlborough
起工:1912年1月25日
進水:1912年10月24日
竣工:1914年6月2日
除籍:1932年6月27日
3.ベンボウ Benbow
起工:1912年5月30日
進水:1913年11月12日
竣工:1914年10月7日
除籍:1931年4月5日
 4.エンペラー・オブ・インディア Emperor of India
起工:1912年5月31日
進水:1913年11月27日
竣工:1914年11月10日
除籍:1932年2月16日
各艦の略歴はこちら
寸法・排水量 Iron Duke /
Benbow:
竣工時		 Marlborough /
Emperor of India:
竣工時		 Iron Duke /
Benbow:
1918年頃 		Marlborough /
Emperor of India:
1918年頃 		Iron Duke:
練習戦艦化後
全長 189.8m 189.8m 189.8m 189.8m 189.8m
水線長 N/A N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A N/A
最大幅 27.4m 27.4m 27.4m 27.4m 27.4m
水線幅 27.4m 27.4m 27.4m 27.4m 27.4m
吃水 9.00m N/A N/A N/A 9.80m
基準排水量 N/A N/A N/A N/A 21,250t
常備排水量 25,000t N/A N/A N/A N/A
満載排水量 30,380t N/A N/A N/A N/A
機関関係 Iron Duke /
Benbow:
竣工時		 Marlborough /
Emperor of India:
竣工時		 Iron Duke /
Benbow:
1918年頃 		Marlborough /
Emperor of India:
1918年頃 		Iron Duke:
練習戦艦化後
主罐 バブコック＆ウィルコックス式炭油混焼水管罐:18基 ヤーロー式炭油混焼水管罐:18基 バブコック＆ウィルコックス式炭油混焼水管罐:18基 ヤーロー式炭油混焼水管罐:18基 ヤーロー式炭油混焼水管罐
主機 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基
軸数 4軸 4軸 4軸 4軸 4軸
出力 29,000shp 29,000shp 29,000shp 29,000shp N/A
航続距離 10.0kt / 7,780nm 10.0kt / 7,780nm 10.0kt / 7,780nm 10.0kt / 7,780nm N/A
速力 21.0kt 21.0kt 21.0kt 21.0kt 18.0kt
燃料搭載量
  • 石炭:3,250t
  • 重油:1,050t
  • 石炭:3,250t
  • 重油:1,050t
  • 石炭:3,250t
  • 重油:1,050t
  • 石炭:3,250t
  • 重油:1,050t
 N/A
装甲防御 Iron Duke /
Benbow:
竣工時		 Marlborough /
Emperor of India:
竣工時		 Iron Duke /
Benbow:
1918年頃 		Marlborough /
Emperor of India:
1918年頃 		Iron Duke:
練習戦艦化後
水線部舷側装甲 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) 305mm (12.0in) -
上部舷側装甲 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) -
水雷隔壁 N/A N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A N/A
上甲板装甲 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in) 38mm (1.5in)
中甲板装甲 2.5"(64mm) 2.5"(64mm)
  • 弾薬庫周辺:4.5"(114mm)
  • 機関部周辺:2.5" (51mm)
  • 弾薬庫周辺:4.5"(114mm)
  • 機関部周辺:2.5" (51mm)
  • 弾薬庫周辺:4.5"(114mm)
  • 機関部周辺:2.5" (51mm)
下甲板装甲 N/A N/A N/A N/A N/A
主砲塔
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
主砲塔バーベット部 254mm (10.0in) 254mm (10.0in) 254mm (10.0in) 254mm (10.0in) 254mm (10.0in)
副砲ケースメイト部 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) 152mm (6.0in) -
司令塔
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:76mm (3.0in)
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:76mm (3.0in)
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:76mm (3.0in)
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:76mm (3.0in)
 -
搭載火器 Iron Duke /
Benbow:
竣工時		 Marlborough /
Emperor of India:
竣工時		 Iron Duke /
Benbow:
1918年頃 		Marlborough /
Emperor of India:
1918年頃 		Iron Duke:
練習戦艦化後
主砲 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:5基 BL Mk.V 45口径34.3cm (13.5in) 連装砲:3基
副砲 BL Mk.VII 45口径15.2cm (6.0in) 単装砲:12基 BL Mk.VII 45口径15.2cm (6.0in) 単装砲:12基 BL Mk.VII 45口径15.2cm (6.0in) 単装砲:12基 BL Mk.VII 45口径15.2cm (6.0in) 単装砲:12基 BL Mk.VII 45口径15.2cm (6.0in) 単装砲:12基
小火器 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基
ミサイル兵装 - - - - -
対空火器 QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:2基 QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:2基 QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:2基 QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:2基 QF Mk.VIII 40口径12.0cm (4.7in) 単装高角砲:2基
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
 -
測距儀 / レーダー Iron Duke /
Benbow:
竣工時		 Marlborough /
Emperor of India:
竣工時		 Iron Duke /
Benbow:
1918年頃 		Marlborough /
Emperor of India:
1918年頃 		Iron Duke:
練習戦艦化後
射撃指揮装置 N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - -
捜索レーダー - - - - -
ソナー - - - - -
航空艤装 Iron Duke /
Benbow:
竣工時		 Marlborough /
Emperor of India:
竣工時		 Iron Duke /
Benbow:
1918年頃 		Marlborough /
Emperor of India:
1918年頃 		Iron Duke:
練習戦艦化後
計画搭載数 - - - - -
カタパルト - - - - -
乗員定数 Iron Duke /
Benbow:
竣工時		 Marlborough /
Emperor of India:
竣工時		 Iron Duke /
Benbow:
1918年頃 		Marlborough /
Emperor of India:
1918年頃 		Iron Duke:
練習戦艦化後
定員 995名 N/A N/A N/A N/A
