イギリス海軍ロドネー級砲塔艦
Rodney class Turret Ship

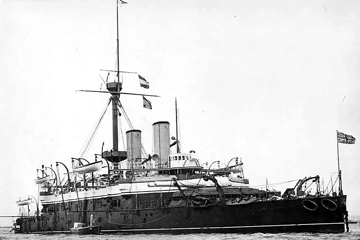

1.ロドネー Rodney
起工:1882年2月6日
進水:1884年10月8日
竣工:1888年6月20日
除籍:1909年
 2.ハウ Howe
起工:1882年6月2日
進水:1885年4月28日
竣工:1889年7月18日
除籍:1910年10月11日
3.アンソン Anson
起工:1883年4月24日
進水:1886年2月17日
竣工:1889年5月28日
除籍:1909年7月13日
 4.キャンパーダウン Camperdown
起工:1882年12月18日
進水:1885年11月24日
竣工:1889年7月18日
除籍:1911年
各艦の略歴はこちら
寸法・排水量 Rodney:竣工時 Howe:竣工時 Anson:竣工時 Camperdown:竣工時 近代化改装後
全長 99.1m 99.1m 100.6m 100.6m 100.6m
水線長 N/A N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A N/A
最大幅 20.7m 20.7m 20.9m 20.9m 20.9m
水線幅 20.7m 20.7m 20.9m 20.9m 20.9m
吃水 8.5m N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A N/A
常備排水量 10,300t N/A 10,600t N/A N/A
満載排水量 N/A N/A N/A N/A N/A
機関関係 Rodney:竣工時 Howe:竣工時 Anson:竣工時 Camperdown:竣工時 近代化改装後
主罐 円罐:12基 円罐:12基 円罐:8基 円罐:12基 円罐:12基
主機 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸 2軸 2軸 2軸
出力 11,500ihp 11,500ihp 11,500ihp 11,500ihp 11,500ihp
航続距離 10.0kt / 6,400nm 10.0kt / 6,400nm 10.0kt / 6,400nm 10.0kt / 6,400nm 10.0kt / 6,400nm
速力 17.0kt 17.0kt 17.0kt 17.0kt 17.0kt
燃料搭載量 石炭:1,200t 石炭:1,200t 石炭:1,200t 石炭:1,200t 石炭:1,200t
装甲防御 Rodney:竣工時 Howe:竣工時 Anson:竣工時 Camperdown:竣工時 近代化改装後
水線部舷側装甲 18.5" (484mm) 18.5" (484mm) 18.5" (484mm) 18.5" (484mm) 18.5" (484mm)
上部舷側装甲 N/A N/A N/A N/A N/A
水雷隔壁 N/A N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A N/A
上甲板装甲 N/A N/A N/A N/A N/A
主甲板装甲 N/A N/A N/A N/A N/A
中甲板装甲 N/A N/A N/A N/A N/A
下甲板装甲 N/A N/A N/A N/A N/A
主砲塔 - - - - -
主砲塔バーベット部 11.5" (292mm) 11.5" (292mm) 356mm (14.0in) 356mm (14.0in) 356mm (14.0in)
副砲ケースメイト部 N/A N/A N/A N/A N/A
司令塔
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:N/A
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:N/A
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:N/A
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:N/A
  • 前面:305mm (12.0in)
  • 側面:305mm (12.0in)
  • 天蓋:N/A
搭載火器 Rodney:竣工時 Howe:竣工時 Anson:竣工時 Camperdown:竣工時 近代化改装後
主砲 BL Mk.III 30口径34.3cm連装砲:2基 BL Mk.III 30口径34.3cm連装砲:2基 BL Mk.III 30口径34.3cm連装砲:2基 BL Mk.III 30口径34.3cm連装砲:2基 BL Mk.III 30口径34.3cm連装砲:2基
副砲 QF Mk.I 40口径15.2cm単装砲:6基 QF Mk.I 40口径15.2cm単装砲:6基 QF Mk.I 40口径15.2cm単装砲:6基 QF Mk.I 40口径15.2cm単装砲:6基 QF Mk.I 40口径15.2cm単装砲:12基
小火器
水雷兵装 35.6cm単装魚雷発射管:4基 35.6cm単装魚雷発射管:5基 35.6cm単装魚雷発射管:5基 35.6cm単装魚雷発射管:5基
  • 45.0cm単装魚雷発射管 (水上固定式):5基
  • 45.0cm単装魚雷発射管 (水中固定式):2基
測距儀 / レーダー Rodney:竣工時 Howe:竣工時 Anson:竣工時 Camperdown:竣工時 近代化改装後
射撃指揮装置 N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - -
捜索レーダー - - - - -
ソナー - - - - -
航空艤装 Rodney:竣工時 Howe:竣工時 Anson:竣工時 Camperdown:竣工時 近代化改装後
計画搭載数 - - - - -
カタパルト - - - - -
乗員定数 Rodney:竣工時 Howe:竣工時 Anson:竣工時 Camperdown:竣工時 近代化改装後
定員 396名 N/A N/A N/A N/A
