イギリス海軍セント・ヴィンセント級戦艦
St.Vincent class Battleship
1.セント・ヴィンセント St.Vincent
起工:1907年12月30日
進水:1908年9月10日
竣工:1910年5月3日
除籍:1921年12月1日
2.コリンウッド Collingwood
起工:1908年2月3日
進水:1908年11月7日
竣工:1910年4月19日
除籍:1922年12月12日

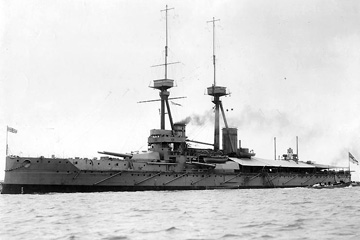

3.ヴァンガード Vanguard
起工:1908年4月2日
進水:1909年2月22日
竣工:1910年3月1日
戦没:1917年7月9日 (爆発事故)
各艦の略歴はこちら
寸法・排水量 St. Vincent /
Vanguard:
竣工時		 Collingwood:
竣工時		 St. Vincent:
1918年頃		 Collingwood:
1918年頃
全長 163.3m 163.3m 163.3m 163.3m
水線長 N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A
最大幅 25.6m 25.6m 25.6m 25.6m
水線幅 25.6m 25.6m 25.6m 25.6m
吃水 8.5m N/A N/A N/A
基準排水量 N/A N/A N/A N/A
常備排水量 19,560t N/A N/A N/A
満載排水量 23,030t N/A N/A N/A
機関関係 St. Vincent /
Vanguard:
竣工時		 Collingwood:
竣工時		 St. Vincent:
1918年頃		 Collingwood:
1918年頃
主罐 バブコック＆ウィルコックス式炭油混焼水管罐:15基 ヤーロー式炭油混焼水管罐:15基 バブコック＆ウィルコックス式炭油混焼水管罐:15基 ヤーロー式炭油混焼水管罐:15基
主機 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基 パーソンズ式直結タービンエンジン:2基
軸数 4軸 4軸 4軸 4軸
出力 24,500shp 24,500shp 24,500shp 24,500shp
航続距離 10.0kt / 6,900nm 10.0kt / 6,900nm 10.0kt / 6,900nm 10.0kt / 6,900nm
速力 21.0kt 21.0kt 21.0kt 21.0kt
燃料搭載量
  • 石炭:2,800t
  • 重油:940t
  • 石炭:2,800t
  • 重油:940t
  • 石炭:2,800t
  • 重油:940t
  • 石炭:2,800t
  • 重油:940t
装甲防御 St. Vincent /
Vanguard:
竣工時		 Collingwood:
竣工時		 St. Vincent:
1918年頃		 Collingwood:
1918年頃
水線部舷側装甲 254mm (10.0in) 254mm (10.0in) 254mm (10.0in) 254mm (10.0in)
上部舷側装甲 203mm (8.0in) 203mm (8.0in) 203mm (8.0in) 203mm (8.0in)
水雷隔壁 N/A N/A N/A N/A
最上甲板装甲 N/A N/A N/A N/A
上甲板装甲 44mm (1.75in) 44mm (1.75in) 44mm (1.75in) 44mm (1.75in)
中甲板装甲 32mm (1.25in) 32mm (1.25in) 32mm (1.25in) 32mm (1.25in)
下甲板装甲 N/A N/A N/A N/A
主砲塔
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
  • 前面:11.0" (279mm)
  • 側面:203mm (8.0in)
  • 後面:N/A
  • 天蓋:102mm
主砲塔バーベット部 229mm (9.0in) 229mm (9.0in) 229mm (9.0in) 229mm (9.0in)
副砲ケースメイト部 N/A N/A N/A N/A
司令塔
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:76mm (3.0in)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:76mm (3.0in)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:76mm (3.0in)
  • 前面:11.0" (279mm)
  • 側面:11.0" (279mm)
  • 天蓋:76mm (3.0in)
搭載火器 St. Vincent /
Vanguard:
竣工時		 Collingwood:
竣工時		 St. Vincent:
1918年頃		 Collingwood:
1918年頃
主砲 BL Mk.XII 50口径30.5cm連装砲:5基 BL Mk.XII 50口径30.5cm連装砲:5基 BL Mk.XII 50口径30.5cm連装砲:5基 BL Mk.XII 50口径30.5cm連装砲:5基
副砲 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:20基 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:20基 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:18基 BL Mk.VII 50口径10.2cm (4.0in) 単装砲:20基
小火器 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基 QF Mk.I 50口径4.7cm (3pdr) 単装砲:4基
ミサイル兵装 - - - -
対空火器 - - QF Mk.I (砲架:HA Mk.VIII) 40口径7.6cm (12pdr 12cwt) 単装高角砲:2基 QF Mk.I (砲架:HA Mk.VIII) 40口径7.6cm (12pdr 12cwt) 単装高角砲:2基
水雷兵装
  • 45.0cm単装魚雷発射管 (水中固定式):3基
  • ↑45.0cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):3基
  • ↑45.0cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • ↑45.0cm魚雷:N/A
  • 45.0cm単装魚雷発射管 (水中固定式):2基
  • ↑45.0cm魚雷:N/A
対潜火器 - - - -
機雷戦装備 - - - -
測距儀 / レーダー St. Vincent /
Vanguard:
竣工時		 Collingwood:
竣工時		 St. Vincent:
1918年頃		 Collingwood:
1918年頃
射撃指揮装置 N/A N/A N/A N/A
射撃指揮レーダー - - - -
捜索レーダー - - - -
ソナー - - - -
航空艤装 St. Vincent /
Vanguard:
竣工時		 Collingwood:
竣工時		 St. Vincent:
1918年頃		 Collingwood:
1918年頃
計画搭載数 - - - -
カタパルト - - - -
乗員定数 St. Vincent /
Vanguard:
竣工時		 Collingwood:
竣工時		 St. Vincent:
1918年頃		 Collingwood:
1918年頃
定員 758名 N/A N/A N/A
