イギリス海軍トラファルガー級砲塔艦
Trafalgar class Turret Ship

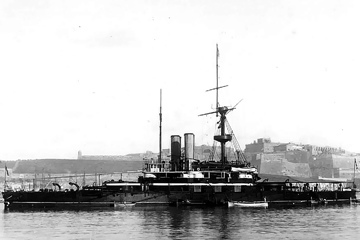

1.トラファルガー Trafalgar
起工:1886年1月18日
進水:1887年9月20日
竣工:1890年4月2日
除籍:1912年4月9日
2.ナイル Nile
起工:1886年4月8日
進水:1888年3月27日
竣工:1891年7月10日
除籍:1912年7月9日
各艦の略歴はこちら
寸法・排水量 竣工時 近代化改装後
全長 105.2m 105.2m
水線長 N/A N/A
垂線間長 N/A N/A
最大幅 22.3m 22.3m
水線幅 22.3m 22.3m
吃水 8.7m N/A
基準排水量 N/A N/A
常備排水量 12,590t N/A
満載排水量 N/A N/A
機関関係 竣工時 近代化改装後
主罐 円罐:6基 円罐:6基
主機 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基
軸数 2軸 2軸
出力 12,000ihp 12,000ihp
航続距離 10.0kt / 6,300nm 10.0kt / 6,300nm
速力 16.8kt 16.8kt
燃料搭載量 石炭:1,200t 石炭:1,200t
装甲防御 竣工時 近代化改装後
水線部舷側装甲 20.0" (508mm) 18.0" (456mm)
上部舷側装甲 N/A N/A
水雷隔壁 N/A N/A
最上甲板装甲 N/A N/A
上甲板装甲 N/A N/A
主甲板装甲 N/A N/A
中甲板装甲 N/A N/A
下甲板装甲 N/A N/A
主砲塔
  • 前面:457mm (18.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:406mm (16.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
主砲塔バーベット部 457mm (18.0in) 330mm (13.0in)
副砲ケースメイト部 N/A N/A
司令塔
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:N/A
  • 前面:356mm (14.0in)
  • 側面:356mm (14.0in)
  • 天蓋:N/A
搭載火器 竣工時 近代化改装後
主砲 BL Mk.III 30口径34.3cm連装砲:2基 25口径30.5cm Mk.I / Mk.II 連装砲:2基
副砲 QF Mk.I 40口径12.0cm (4.7in) 単装砲:6基 QF Mk.I 40口径15.2cm単装砲:6基
副砲 - -
小火器
ミサイル兵装 - -
対空火器 - -
水雷兵装
  • 35.6cm単装魚雷発射管 (水上固定式):2基
  • 35.6cm単装魚雷発射管 (水中固定式):2基
  • 35.6cm単装魚雷発射管 (水上固定式):2基
  • 35.6cm単装魚雷発射管 (水中固定式):2基
対潜火器 - -
機雷戦装備 - -
測距儀 / レーダー 竣工時 近代化改装後
射撃指揮装置 N/A N/A
射撃指揮レーダー - -
捜索レーダー - -
ソナー - -
航空艤装 竣工時 近代化改装後
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 近代化改装後
定員 577名 N/A
