ドイツ海軍ケーニヒスベルク級 ("K") 軽巡洋艦
Königsberg ("K") class LightCruiser
1.ケーニヒスベルク Königsberg
起工:1926年4月12日
進水:1927年3月26日
竣工:1929年4月17日
戦没:1940年4月10日 (航空攻撃)
2.カールスルーエ Karlsruhe
起工:1926年7月27日
進水:1927年8月20日
竣工:1929年11月6日
戦没:1940年4月9日 (潜水艦雷撃)

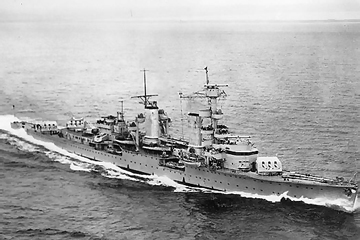

3.ケルン Köln
起工:1926年8月7日
進水:1928年5月23日
竣工:1930年1月15日
戦没:1945年3月30日 (航空攻撃)
各艦の略歴はこちら
寸法・排水量 Königsberg:竣工時 Karlsruhe:竣工時 Köln:竣工時 Königsberg:1935年頃 Karlsruhe:1939年11月頃 Köln:1942年末頃
全長 174.0m 174.0m 174.0m 174.0m 174.0m 174.0m
水線長 169.0m 169.0m 169.0m 169.0m 169.0m 169.0m
垂線間長 N/A N/A N/A N/A N/A N/A
最大幅 15.2m 15.2m 15.2m 15.2m 16.8m 15.2m
水線幅 N/A N/A N/A N/A N/A N/A
吃水
  • 常備時:5.56m
  • 満載時:6.28m
 N/A N/A N/A N/A N/A
基準排水量 6,000t N/A N/A N/A 6,730t N/A
常備排水量 N/A N/A N/A N/A N/A N/A
満載排水量 7,700t N/A N/A N/A 8,350t N/A
機関関係 Königsberg:竣工時 Karlsruhe:竣工時 Köln:竣工時 Königsberg:1935年頃 Karlsruhe:1939年11月頃 Köln:1942年末頃
主罐 海軍式重油専焼水管罐:6基 海軍式重油専焼水管罐:6基 海軍式重油専焼水管罐:6基 海軍式重油専焼水管罐:6基 海軍式重油専焼水管罐:6基 海軍式重油専焼水管罐:6基
主機
  • シーヒャウ式オールギヤードタービンエンジン:2基
  • M.A.N. 一〇気筒4ストロークディーゼルエンジン:2基
  • ゲルマニア式オールギヤードタービンエンジン:2基
  • M.A.N. 一〇気筒4ストロークディーゼルエンジン:2基
  • ブロム・ウント・フォス式オールギヤードタービンエンジン:2基
  • M.A.N. 一〇気筒4ストロークディーゼルエンジン:2基
  • シーヒャウ式オールギヤードタービンエンジン:2基
  • M.A.N. 一〇気筒4ストロークディーゼルエンジン:2基
  • ゲルマニア式オールギヤードタービンエンジン:2基
  • M.A.N. 一〇気筒4ストロークディーゼルエンジン:2基
  • ブロム・ウント・フォス式オールギヤードタービンエンジン:2基
  • M.A.N. 一〇気筒4ストロークディーゼルエンジン:2基
軸数 3軸 3軸 3軸 3軸 3軸 3軸
出力 66,800shp 66,800shp 66,800shp 66,800shp 66,800shp 66,800shp
航続距離 17.0kt / 7,300nm 17.0kt / 7,300nm 17.0kt / 7,300nm 17.0kt / 7,300nm 18.0kt / 3,340nm 17.0kt / 7,300nm
速力 32.0kt 32.0kt 32.0kt 32.0kt 30.0kt 32.0kt
燃料搭載量
  • 主罐用重油:1,145t
  • ディーゼル用重油:261t
  • 主罐用重油:1,145t
  • ディーゼル用重油:261t
  • 主罐用重油:1,145t
  • ディーゼル用重油:261t
  • 主罐用重油:1,145t
  • ディーゼル用重油:261t
  • 主罐用重油:1,145t
  • ディーゼル用重油:261t
  • 主罐用重油:1,145t
  • ディーゼル用重油:261t
装甲防御 Königsberg:竣工時 Karlsruhe:竣工時 Köln:竣工時 Königsberg:1935年頃 Karlsruhe:1939年11月頃 Köln:1942年末頃
水線部舷側装甲 50mm 50mm 50mm 50mm 50mm 50mm
上部舷側装甲 - - - - 14mm -
水雷隔壁 15mm 15mm 15mm 15mm 15mm 15mm
最上甲板装甲 - - - - - -
上甲板装甲 - - - - 16mm -
中甲板装甲
  • 弾薬庫周辺:40mm
  • 機関室周辺:20mm
  • 弾薬庫周辺:40mm
  • 機関室周辺:20mm
  • 弾薬庫周辺:40mm
  • 機関室周辺:20mm
  • 弾薬庫周辺:40mm
  • 機関室周辺:20mm
  • 弾薬庫周辺:40mm
  • 機関室周辺:20mm
  • 弾薬庫周辺:40mm
  • 機関室周辺:20mm
下甲板装甲 - - - - - -
主砲塔
  • 前面:30mm
  • 側面:20mm
  • 後面:20mm
  • 天蓋:20mm
  • 前面:30mm
  • 側面:20mm
  • 後面:20mm
  • 天蓋:20mm
  • 前面:30mm
  • 側面:20mm
  • 後面:20mm
  • 天蓋:20mm
  • 前面:30mm
  • 側面:20mm
  • 後面:20mm
  • 天蓋:20mm
  • 前面:30mm
  • 側面:20mm
  • 後面:20mm
  • 天蓋:20mm
  • 前面:30mm
  • 側面:20mm
  • 後面:20mm
  • 天蓋:20mm
主砲塔バーベット部 N/A N/A N/A N/A N/A N/A
司令塔
  • 前面:100mm
  • 側面:100mm
  • 後面:100mm
  • 天蓋:30mm
  • 前面:100mm
  • 側面:100mm
  • 後面:100mm
  • 天蓋:30mm
  • 前面:100mm
  • 側面:100mm
  • 後面:100mm
  • 天蓋:30mm
  • 前面:100mm
  • 側面:100mm
  • 後面:100mm
  • 天蓋:30mm
  • 前面:100mm
  • 側面:100mm
  • 後面:100mm
  • 天蓋:30mm
  • 前面:100mm
  • 側面:100mm
  • 後面:100mm
  • 天蓋:30mm
搭載火器 Königsberg:竣工時 Karlsruhe:竣工時 Köln:竣工時 Königsberg:1935年頃 Karlsruhe:1939年11月頃 Köln:1942年末頃
主砲 SK C/25 60口径14.9cm三連装砲:3基 SK C/25 60口径14.9cm三連装砲:3基 SK C/25 60口径14.9cm三連装砲:3基 SK C/25 60口径14.9cm三連装砲:3基 SK C/25 60口径14.9cm三連装砲:3基 SK C/25 60口径14.9cm三連装砲:3基
副砲 - - - - - -
小火器 - - - - - -
ミサイル兵装 - - - - - -
対空火器 - SK L/45 C/13 45口径8.8cm単装高角砲:2基 SK L/45 C/13 45口径8.8cm単装高角砲:4基
水雷兵装
  • 50.0cm三連装魚雷発射管:4基
  • ↑50.0cm魚雷:N/A
  • 50.0cm三連装魚雷発射管:4基
  • ↑50.0cm魚雷:N/A
  • 50.0cm三連装魚雷発射管:4基
  • ↑50.0cm魚雷:N/A
  • 53.3cm三連装魚雷発射管:4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm三連装魚雷発射管:4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm三連装魚雷発射管:2基
  • ↑53.3cm魚雷:N/A
対潜火器 - - - - - -
機雷戦装備 機雷:120個 機雷:120個 機雷:120個 機雷:120個 機雷:120個 機雷:120個
測距儀 / レーダー Königsberg:竣工時 Karlsruhe:竣工時 Köln:竣工時 Königsberg:1935年頃 Karlsruhe:1939年11月頃 Köln:1942年末頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - -
捜索レーダー - - - - - FuMO 22 (対水上捜索):1組
ソナー - - - - - -
航空艤装 Königsberg:竣工時 Karlsruhe:竣工時 Köln:竣工時 Königsberg:1935年頃 Karlsruhe:1939年11月頃 Köln:1942年末頃
計画搭載数 - - - He60 水上偵察機:2機 He60 水上偵察機:2機 -
カタパルト - - - 1基 1基 -
乗員定数 Königsberg:竣工時 Karlsruhe:竣工時 Köln:竣工時 Königsberg:1935年頃 Karlsruhe:1939年11月頃 Köln:1942年末頃
定員 850名 N/A N/A N/A N/A N/A
