オランダ海軍スマトラ級軽巡洋艦
Sumatra class Light Cruiser
1.スマトラ Sumatra
起工:1916年7月15日
進水:1920年12月29日
竣工:1926年5月26日
自沈:1944年6月9日

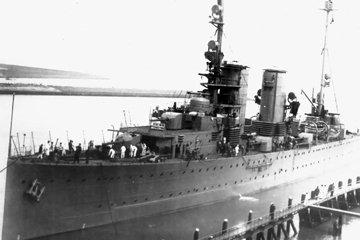

2.ジャワ Java
起工:1916年5月31日
進水:1921年8月6日
竣工:1925年5月1日
戦没:1942年2月27日 (水上戦)
※3.セレベス Celebes
起工:-
進水:-
竣工:-
建造取止:1919年
※ = 建造中止
各艦の略歴はこちら
寸法・排水量 Sumatra:竣工時 Java:竣工時 Celebes Sumatra:1938年頃 Java:1938年頃 Sumatra:1942年頃 Sumatra:1944年3月頃
全長 153.3m 153.3m 158.3m 153.3m 153.3m 153.3m 153.3m
水線長 N/A N/A N/A N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A N/A N/A N/A
最大幅 16.0m 16.0m 16.0m 16.0m 16.0m 16.0m 16.0m
水線幅 N/A N/A N/A N/A N/A N/A N/A
吃水 満載時:5.50m N/A N/A N/A N/A N/A N/A
基準排水量 6,670t N/A N/A N/A N/A 6,795t N/A
公試排水量 N/A N/A N/A N/A N/A N/A N/A
満載排水量 8,208t N/A 8,400t N/A N/A N/A N/A
機関関係 Sumatra:竣工時 Java:竣工時 Celebes Sumatra:1938年頃 Java:1938年頃 Sumatra:1942年頃 Sumatra:1944年3月頃
主罐 シュルツ゠ソーニクロフト式重油専焼水管罐:8基 シュルツ゠ソーニクロフト式重油専焼水管罐:8基 シュルツ゠ソーニクロフト式重油専焼水管罐:8基 シュルツ゠ソーニクロフト式重油専焼水管罐:8基 シュルツ゠ソーニクロフト式重油専焼水管罐:8基 シュルツ゠ソーニクロフト式重油専焼水管罐:8基 シュルツ゠ソーニクロフト式重油専焼水管罐:8基
主機 ツェリー式オールギヤードタービンエンジン:3基 クルップ・ゲルマニア式オールギヤードタービンエンジン:3基 クルップ・ゲルマニア式オールギヤードタービンエンジン:3基 パーソンズ式オールギヤードタービンエンジン:3基 クルップ・ゲルマニア式オールギヤードタービンエンジン:3基 パーソンズ式オールギヤードタービンエンジン:3基 パーソンズ式オールギヤードタービンエンジン:3基
軸数 3軸 3軸 3軸 3軸 3軸 3軸 3軸
出力 82,000shp 65,000shp 65,000shp 82,000shp 65,000shp 82,000shp 82,000shp
航続距離 15.0kt / 3,600nm 15.0kt / 3,600nm 15.0kt / 3,600nm 15.0kt / 3,600nm 15.0kt / 3,600nm 15.0kt / 3,600nm 15.0kt / 3,600nm
速力 30.0kt 30.0kt 30.0kt 30.0kt 30.0kt 30.0kt 30.0kt
燃料搭載量 重油:1,200t 重油:1,200t 重油:1,200t 重油:1,200t 重油:1,200t 重油:1,200t 重油:1,200t
装甲防御 Sumatra:竣工時 Java:竣工時 Celebes Sumatra:1938年頃 Java:1938年頃 Sumatra:1942年頃 Sumatra:1944年3月頃
水線部舷側装甲 75mm 75mm 75mm 75mm 75mm 75mm 75mm
上部舷側装甲 - - - - - - -
水雷隔壁 N/A N/A N/A N/A N/A N/A N/A
最上甲板装甲 - - - - - - -
上甲板装甲 - - - - - - -
中甲板装甲
  • 平坦部:25mm
  • 傾斜部:25mm
  • 平坦部:25mm
  • 傾斜部:25mm
  • 平坦部:25mm
  • 傾斜部:25mm
  • 平坦部:25mm
  • 傾斜部:25mm
  • 平坦部:25mm
  • 傾斜部:25mm
  • 平坦部:25mm
  • 傾斜部:25mm
  • 平坦部:25mm
  • 傾斜部:25mm
下甲板装甲 - - - - - - -
主砲楯
  • 前面:100mm
  • 側面:100mm
  • 天蓋:25mm
  • 前面:100mm
  • 側面:100mm
  • 天蓋:25mm
  • 前面:100mm
  • 側面:100mm
  • 天蓋:25mm
  • 前面:100mm
  • 側面:100mm
  • 天蓋:25mm
  • 前面:100mm
  • 側面:100mm
  • 天蓋:25mm
  • 前面:100mm
  • 側面:100mm
  • 天蓋:25mm
  • 前面:100mm
  • 側面:100mm
  • 天蓋:25mm
主砲塔バーベット部 - - - - - - -
司令塔
  • 前面:125mm
  • 側面:125mm
  • 後面:125mm
  • 天蓋:N/A
  • 前面:125mm
  • 側面:125mm
  • 後面:125mm
  • 天蓋:N/A
  • 前面:125mm
  • 側面:125mm
  • 後面:125mm
  • 天蓋:N/A
  • 前面:125mm
  • 側面:125mm
  • 後面:125mm
  • 天蓋:N/A
  • 前面:125mm
  • 側面:125mm
  • 後面:125mm
  • 天蓋:N/A
  • 前面:125mm
  • 側面:125mm
  • 後面:125mm
  • 天蓋:N/A
  • 前面:125mm
  • 側面:125mm
  • 後面:125mm
  • 天蓋:N/A
搭載火器 Sumatra:竣工時 Java:竣工時 Celebes Sumatra:1938年頃 Java:1938年頃 Sumatra:1942年頃 Sumatra:1944年3月頃
主砲 ボフォース Mk.6 50口径14.9cm単装砲:10基 ボフォース Mk.6 50口径14.9cm単装砲:10基 ボフォース Mk.6 50口径14.9cm単装砲:10基 ボフォース Mk.6 50口径14.9cm単装砲:10基 ボフォース Mk.6 50口径14.9cm単装砲:10基 ボフォース Mk.6 50口径14.9cm単装砲:10基 ボフォース Mk.6 50口径14.9cm単装砲:5基
対空火器 Mk.4 55口径7.5cm単装高角砲:4基 Mk.4 55口径7.5cm単装高角砲:4基 Mk.4 55口径7.5cm単装高角砲:4基
  • ボフォース Mk.4 56口径40mm単装機銃:6基
  • 90口径12.7mm単装機銃:6基
  • ボフォース Mk.3 56口径40mm連装機銃:4基
  • 90口径12.7mm単装機銃:6基
  • ボフォース Mk.4 56口径40mm単装機銃:6基
  • エリコン Mk.II 70口径20mm単装機銃:6基
 エリコン Mk.II 70口径20mm単装機銃:4基
水雷兵装 - - - - - - -
対潜火器 - - - - - 爆雷投射器:2基
(爆雷:10個)		 -
機雷戦装備 機雷:36個 機雷:36個 機雷:36個 機雷:12個 機雷:12個 機雷:12個 機雷:12個
測距儀 / レーダー Sumatra:竣工時 Java:竣工時 Celebes Sumatra:1938年頃 Java:1938年頃 Sumatra:1942年頃 Sumatra:1944年3月頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - - -
捜索レーダー - - - - - - -
ソナー - - - - - - -
航空艤装 Sumatra:竣工時 Java:竣工時 Celebes Sumatra:1938年頃 Java:1938年頃 Sumatra:1942年頃 Sumatra:1944年3月頃
計画搭載数 - - - C.VIIW 水上偵察機:2機 - C.VIIW 水上偵察機:2機 C.VIIW 水上偵察機:2機
カタパルト - - - - - - -
乗員定数 Sumatra:竣工時 Java:竣工時 Celebes Sumatra:1938年頃 Java:1938年頃 Sumatra:1942年頃 Sumatra:1944年3月頃
定員 480名 N/A N/A N/A N/A 526名 N/A
