イギリス海軍カライアピー級軽巡洋艦
Calliope class Light Cruiser
1.カライアピー Calliope
起工:1914年1月1日
進水:1914年12月17日
竣工:1915年6月
除籍:1931年8月28日

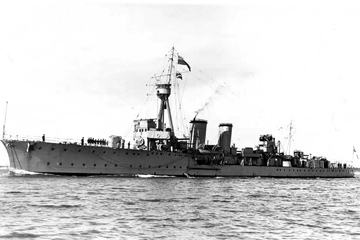

2.チャンピオン Champion
起工:1914年3月9日
進水:1915年5月29日
竣工:1915年12月20日
除籍:1934年7月28日
各艦の略歴はこちら
寸法・排水量 Calliope:竣工時 Champion:竣工時 Calliope:1918年頃 Champion:1918年頃 Calliope:1920年頃 Champion:1927年頃
全長 135.94m (446ft 0.0in) 135.94m (446ft 0.0in) 135.94m (446ft 0.0in) 135.94m (446ft 0.0in) 135.94m (446ft 0.0in) 135.94m (446ft 0.0in)
水線長 N/A N/A N/A N/A N/A N/A
垂線間長 N/A N/A N/A N/A N/A N/A
最大幅 12.65m (41ft 6.0in) 12.65m (41ft 6.0in) 12.65m (41ft 6.0in) 12.65m (41ft 6.0in) 12.65m (41ft 6.0in) 12.65m (41ft 6.0in)
水線幅 N/A N/A N/A N/A N/A N/A
吃水 4.50m (14ft 6.0in) N/A N/A N/A N/A N/A
基準排水量 N/A N/A N/A N/A N/A N/A
常備排水量 4,228t N/A N/A N/A N/A N/A
満載排水量 4,695t N/A N/A N/A N/A N/A
機関関係 Calliope:竣工時 Champion:竣工時 Calliope:1918年頃 Champion:1918年頃 Calliope:1920年頃 Champion:1927年頃
主罐 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基 ヤーロー式重油専焼水管罐:6基
主機 パーソンズ式パーシャルギヤードタービンエンジン:4基 パーソンズ式パーシャルギヤードタービンエンジン:4基 パーソンズ式パーシャルギヤードタービンエンジン:4基 パーソンズ式パーシャルギヤードタービンエンジン:4基 パーソンズ式パーシャルギヤードタービンエンジン:4基 パーソンズ式パーシャルギヤードタービンエンジン:4基
軸数 4軸 2軸 4軸 2軸 4軸 2軸
出力 37,500shp 40,000shp 37,500shp 40,000shp 37,500shp 40,000shp
航続距離 28.0kt / 2,000nm 28.0kt / 2,000nm 28.0kt / 2,000nm 28.0kt / 2,000nm 28.0kt / 2,000nm 28.0kt / 2,000nm
速力 29.5kt 29.0kt 29.5kt 29.0kt 29.5kt 29.0kt
燃料搭載量 重油:895t 重油:895t 重油:895t 重油:895t 重油:895t 重油:895t
装甲防御 Calliope:竣工時 Champion:竣工時 Calliope:1918年頃 Champion:1918年頃 Calliope:1920年頃 Champion:1927年頃
水線部舷側装甲 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in) 76mm (3.0in)
上部舷側装甲 - - - - - -
水雷隔壁 N/A N/A N/A N/A N/A N/A
最上甲板装甲 - - - - - -
上甲板装甲 - - - - - -
中甲板装甲 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in) 25mm (1.0in)
下甲板装甲 - - - - - -
主砲楯
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
  • 前面:102mm (4.0in)
  • 側面:N/A
  • 後面:N/A
  • 天蓋:N/A
主砲塔バーベット部 - - - - - -
司令塔
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:N/A
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:N/A
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:N/A
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:N/A
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:N/A
  • 前面:152mm (6.0in)
  • 側面:152mm (6.0in)
  • 後面:152mm (6.0in)
  • 天蓋:N/A
搭載火器 Calliope:竣工時 Champion:竣工時 Calliope:1918年頃 Champion:1918年頃 Calliope:1920年頃 Champion:1927年頃
主砲 BL Mk.XII 45口径15.2cm (6.0in) 単装砲:2基 BL Mk.XII 45口径15.2cm (6.0in) 単装砲:2基 BL Mk.XII 45口径15.2cm (6.0in) 単装砲:4基 BL Mk.XII 45口径15.2cm (6.0in) 単装砲:4基 BL Mk.XII 45口径15.2cm (6.0in) 単装砲:4基 BL Mk.XII 45口径15.2cm (6.0in) 単装砲:4基
副砲 QF Mk.V 45口径10.2cm (4.0in) 単装砲:8基 QF Mk.V 45口径10.2cm (4.0in) 単装砲:8基 - - - -
副砲 - -
小火器 オチキス QF Mk.I 40口径4.7cm (3pdr) 単装砲:4基 オチキス QF Mk.I 40口径4.7cm (3pdr) 単装砲:4基 オチキス QF Mk.I 40口径4.7cm (3pdr) 単装砲:4基 オチキス QF Mk.I 40口径4.7cm (3pdr) 単装砲:4基
対空火器 - - QF HA Mk.I 45口径7.6cm (12pdr 20cwt) 単装高角砲:2基 QF Mk.V 45口径10.2cm (4.0in) 単装高角砲:1基
水雷兵装
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 連装魚雷発射管:2基
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 連装魚雷発射管:2基
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
  • 53.3cm (21.0in) 単装魚雷発射管 (水中固定式):2基
  • ↑53.3cm (21.0in) 魚雷:N/A
対潜火器 - - - - - -
機雷戦装備 - - - - - -
測距儀 / レーダー Calliope:竣工時 Champion:竣工時 Calliope:1918年頃 Champion:1918年頃 Calliope:1920年頃 Champion:1927年頃
射撃指揮装置 N/A N/A N/A N/A N/A N/A
射撃指揮レーダー - - - - - -
捜索レーダー - - - - - -
ソナー - - - - - -
航空艤装 Calliope:竣工時 Champion:竣工時 Calliope:1918年頃 Champion:1918年頃 Calliope:1920年頃 Champion:1927年頃
計画搭載数 - - 陸上機:1機 - - -
カタパルト - - - (滑走台) - - -
乗員定数 Calliope:竣工時 Champion:竣工時 Calliope:1918年頃 Champion:1918年頃 Calliope:1920年頃 Champion:1927年頃
定員 368名 N/A N/A N/A N/A N/A
