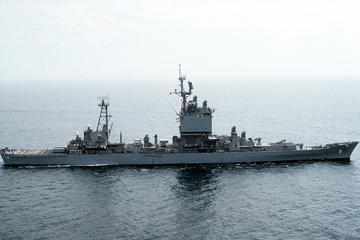

アメリカ海軍ロング・ビーチ級原子力ミサイル巡洋艦
Long Beach class Nuclear Guided Missile Cruiser
1.CGN-9 ロング・ビーチ Long Beach
起工時ハルナンバー:CGN-160
起工:1957年12月2日
ハルナンバー変更:1958年7月1日 (→CGN-9)
進水:1959年7月14日
竣工:1961年9月1日
除籍:1995年5月1日
略歴はこちら
寸法・排水量 竣工時 1983年3月改装後
全長 219.84m (721ft 3.0in) 219.84m (721ft 3.0in)
水線長 N/A N/A
垂線間長 N/A N/A
最大幅 21.79m (71ft 6.0in) 21.79m (71ft 6.0in)
水線幅 N/A N/A
吃水 9.32m (満載時:30ft 7.0in) N/A
基準排水量 14,200t N/A
公試排水量 N/A N/A
満載排水量 16,602t N/A
機関関係 竣工時 1983年3月改装後
主罐 ジェネラル･エレクトリック C1W 加圧水型原子炉:2基 ジェネラル･エレクトリック C1W 加圧水型原子炉:2基
主機 ジェネラル･エレクトリック式オールギヤードタービンエンジン:2基 ジェネラル･エレクトリック式オールギヤードタービンエンジン:2基
軸数 2軸 2軸
出力 80,000shp 80,000shp
燃料棒交換サイクル N/A N/A
速力 30.0kt 30.0kt
燃料搭載量 - -
装甲防御 竣工時 1983年3月改装後
水線部舷側装甲 - -
上部舷側装甲 - -
前後主隔壁 N/A N/A
水雷隔壁 N/A N/A
最上甲板装甲 - -
上甲板装甲 - -
中甲板装甲 - -
下甲板装甲 - -
主砲塔 - -
主砲塔バーベット部 - -
司令塔 - -
搭載火器 竣工時 1983年3月改装後
主砲 - Mk.12 (砲架:Mk.30) 38口径12.7cm (5.0in) 単装両用砲:2基
副砲 - -
小火器 - -
対艦ミサイル
  • Mk.12 連装ミサイル発射機:1基
  • ↑RIM-8 タロス 対空ミサイル:52発
  • Mk.10 Mod.0 連装ミサイル発射機:1基
  • Mk.10 Mod.1 連装ミサイル発射機:1基
  • ↑RIM-2 テリア 対空ミサイル:計120発
  • Mk.112 八連装ミサイル発射機:1基
  • ↑RUR-5A アスロック 対潜ミサイル:8発
  • Mk.10 Mod.0 連装ミサイル発射機:1基
  • Mk.10 Mod.1 連装ミサイル発射機:1基
  • ↑RIM-67 スタンダード SM-2ER 対空ミサイル:120発
  • Mk.141 四連装ミサイル発射機:2基
  • ↑RGM-86 ハープーン 対艦ミサイル:8発
  • Mk.143 四連装ミサイル発射機:2基
  • ↑RGM-109 トマホーク 巡航ミサイル:8発
  • Mk.112 八連装ミサイル発射機:1基
  • ↑RUR-5A アスロック 対潜ミサイル:20発
対空火器 - Mk.15 ファランクス 76口径20mm六銃身機銃 (CIWS):2基
水雷兵装 - -
対潜火器
  • Mk.32　32.4cm (12.75in) 三連装短魚雷発射管:2基
  • ↑Mk.44 32.4cm (12.75in) 短魚雷:12本
  • Mk.32　32.4cm (12.75in) 三連装短魚雷発射管:2基
  • ↑Mk.44 32.4cm (12.75in) 短魚雷:12本
機雷戦装備 - -
測距儀 / レーダー 竣工時 1983年3月改装後
射撃指揮装置
  • WDS (武器管制装置):1組
  • Mk.77 GMFCS (RIM-8 SAM用):1組
  • Mk.76 GMFCS (RIM-2 SAM用):2組
  • Mk.111 UBFCS (対潜火器用):1組
  • NTDS (戦術処理装置):1組
  • WDS (武器管制装置):1組
  • Mk.56 GFCS (12.7cm砲用):2組
  • Mk.76 GMFCS (RIM-2 SAM用):2組
  • Mk.111 UBFCS (対潜火器用):1組
射撃指揮レーダー
  • AN/SPG-49 (Mk.77 GMFCSと統合):2組
  • AN/SPW-2 (Mk.77 GMFCSと統合):2組
  • AN/SPG-55 (Mk.76 GMFCSと統合):4組
  • AN/SPG-35 (Mk.56 GFCSと統合):2組
  • AN/SPG-55C (Mk.76 GMFCSと統合):4組
捜索レーダー
  • AN/SPS-10C (対水上捜索):1組
  • AN/SPS-32 (三次元式対空・対水上捜索):1組
  • AN/SPS-33 (三次元式対空・対水上目標追尾):1組
  • AN/SPS-49 (長距離対空捜索):2組
  • AN/SPS-12 (対空・対水上捜索):1組
  • AN/SPS-48C (三次元式対空捜索):1組
  • AN/SPS-49 (長距離対空捜索):1組
  • AN/SPS-67 (対水上捜索、低空警戒・目標追尾):1組
ソナー AN/SQS-23 (捜索・攻撃 (Mk.111 UBFCSと統合) / 艦底装備式):1組 AN/SQS-23 (捜索・攻撃 (Mk.111 UBFCSと統合) / 艦底装備式):1組
航空艤装 竣工時 1983年3月改装後
計画搭載数 - -
カタパルト - -
乗員定数 竣工時 1983年3月改装後
定員 1,107名 N/A
