| 1.ダイアデム Diadem
起工:1896年1月23日 進水:1896年10月21日 竣工:1898年7月19日 除籍:1921年5月9日 |
5.アンフィトリテ Amphitrite
起工:1896年12月8日 進水:1898年7月5日 竣工:1901年9月17日 除籍:1920年4月12日 |

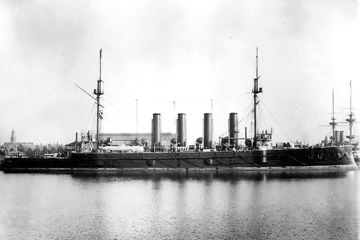

2.アンドロメダ Andromeda
起工:1895年12月2日 進水:1897年4月30日 竣工:1899年9月5日 類別変更・改名:1913年9月23日 (→練習艦、パワフル II Powerful II) 改名:1919年11月 (→インプレグナブル II Impregnable II) 改名:1931年1月20日 (→デファイアンス Defiance) 除籍:1956年8月14日 |
| 6.アーゴノート Argonaut
起工:1896年11月23日 進水:1898年1月24日 竣工:1900年4月19日 除籍:1920年5月18日 |
7.アリアドニ Ariadne
起工:1896年10月29日 進水:1898年4月22日 竣工:1902年6月5日 類別変更:1917年3月 (→機雷敷設艦) 戦没:1917年7月26日 (潜水艦雷撃) |
3.ユーローパ Europa
起工:1896年1月10日 進水:1897年3月20日 竣工:1899年11月23日 除籍:1920年9月15日 |
| 4.ナイオビ Niobe
起工:1895年12月16日 進水:1897年2月20日 竣工:1898年12月6日 除籍:1910年9月6日 ↓ 再就役:1910年9月6日 カナダ海軍 防護巡洋艦 ナイオビ Niobe 除籍:1922年 |

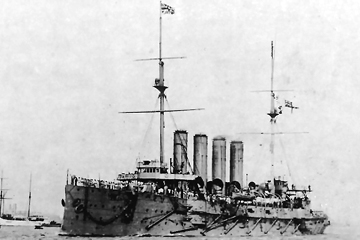

8.スパーティエイト Spartiate
起工:1897年5月10日 進水:1898年10月27日 竣工:1903年3月17日 類別変更:1914年 (→機関士練習艦) 改名:1915年6月 (→フィスガード Fisgard) 除籍:1932年7月 |
|
| 各艦の略歴はこちら | ||
ダイアデム級防護巡洋艦
| 寸法・排水量 | Diadem / Andromeda / Europa / Niobe:竣工時 | Amphitrite / Argonaut / Ariadne / Spartiate:竣工時 |
|---|---|---|
| 全長 | 140.1m (462ft 6.0in) | 140.1m (462ft 6.0in) |
| 水線長 | N/A | N/A |
| 垂線間長 | 132.6m (435ft 0.0in) | 132.6m (435ft 0.0in) |
| 最大幅 | 21.0m (69ft 0.0in) | 21.0m (69ft 0.0in) |
| 水線幅 | N/A | N/A |
| 吃水 | 7.77m (25ft 6.0in) | 7.77m (25ft 6.0in) |
| 軽荷排水量 | N/A | N/A |
| 基準排水量 | N/A | N/A |
| 常備排水量 | 11,000t | 11,000t |
| 満載排水量 | N/A | N/A |
| 機関関係 | Diadem / Andromeda / Europa / Niobe:竣工時 | Amphitrite / Argonaut / Ariadne / Spartiate:竣工時 |
| 主罐 | ベルヴィール式石炭専焼水管罐:30基 | ベルヴィール式石炭専焼水管罐:30基 |
| 主機 | 直立型四気筒三段膨張式レシプロエンジン:2基 | 直立型四気筒三段膨張式レシプロエンジン:2基 |
| 軸数 | 2軸 | 2軸 |
| 出力 | 16,500ihp | 18,000ihp |
| 航続距離 | 19.0kt / 2,000nm | 19.0kt / 2,000nm |
| 速力 | 20.25kt | 20.75kt |
| 燃料搭載量 | 石炭:1,900t | 石炭:1,900t |
| 装甲防御 | Diadem / Andromeda / Europa / Niobe:竣工時 | Amphitrite / Argonaut / Ariadne / Spartiate:竣工時 |
| 水線部舷側装甲 | - | - |
| 上部舷側装甲 | - | - |
| 前後主隔壁 | N/A | N/A |
| 水雷隔壁 | N/A | N/A |
| 最上甲板装甲 | - | - |
| 上甲板装甲 | - | - |
| 中甲板装甲 |
|
|
| 下甲板装甲 | - | - |
| 主砲楯 |
|
|
| 主砲塔バーベット部 | - (揚弾筒:51mm (2.0in) 装甲材質:N/A) | - (揚弾筒:51mm (2.0in) 装甲材質:N/A) |
| 主砲ケースメイト部 | 114mm (4.5in) 装甲材質:HNC (ハーヴェイ鋼) | 114mm (4.5in) 装甲材質:HNC (ハーヴェイ鋼) |
| 司令塔 |
|
|
| 搭載火器 | Diadem / Andromeda / Europa / Niobe:竣工時 | Amphitrite / Argonaut / Ariadne / Spartiate:竣工時 |
| 主砲 | QF Mk.I 40口径15.2cm (6.0in) 単装砲:16基 | QF Mk.I 40口径15.2cm (6.0in) 単装砲:16基 |
| 副砲 | - | - |
| 小火器 |
|
|
| ミサイル兵装 | - | - |
| 対空火器 | - | - |
| 水雷兵装 |
|
|
| 対潜火器 | - | - |
| 機雷戦装備 | - | - |
| 測距儀 / レーダー | Diadem / Andromeda / Europa / Niobe:竣工時 | Amphitrite / Argonaut / Ariadne / Spartiate:竣工時 |
| 射撃指揮装置 | N/A | N/A |
| 射撃指揮レーダー | - | - |
| 捜索レーダー | - | - |
| ソナー | - | - |
| 航空艤装 | Diadem / Andromeda / Europa / Niobe:竣工時 | Amphitrite / Argonaut / Ariadne / Spartiate:竣工時 |
| 計画搭載数 | - | - |
| カタパルト | - | - |
| 乗員定数 | Diadem / Andromeda / Europa / Niobe:竣工時 | Amphitrite / Argonaut / Ariadne / Spartiate:竣工時 |
| 定員 | 677名 | 677名 |
