アメリカ海軍テネシー級装甲巡洋艦
Tennessee class Armoured Cruiser

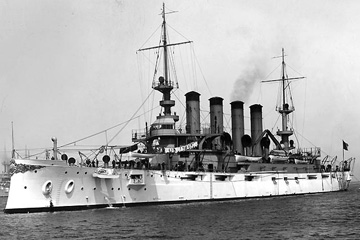

1.ACR-10 テネシー Tennessee
起工:1903年2月9日
進水:1904年12月3日
竣工:1906年7月17日
改名:1916年5月25日 (→メンフィス Memphis)
全損:1916年8月29日 (座礁事故)
除籍:1917年12月17日
 2.ACR-11 ワシントン Washington
起工:1903年2月10日
進水:1905年3月18日
竣工:1906年8月7日
改名:1916年11月9日 (→シアトル Seattle)
類別変更:1920年7月17日 (→一等巡洋艦、CA-11)
類別変更:1931年7月1日 (→非分類雑役船、ハルナンバーなし)
ハルナンバー付与:1941年2月17日 (→IX-39)
除籍:1946年7月19日
3.ACR-12 ノース・カロライナ North Carolina
起工:1905年3月21日
進水:1906年10月6日
竣工:1908年5月7日
改名:1920年6月7日 (→シャーロット Charlotte)
類別変更:1920年7月17日 (→一等巡洋艦、CA-12)
除籍:1930年7月15日
 4.ACR-13 モンタナ Montana
起工:1905年4月29日
進水:1906年12月15日
竣工:1908年7月21日
改名:1920年6月7日 (→ミズーラ Missoula)
類別変更:1920年7月17日 (→一等巡洋艦、CA-13)
除籍:1930年7月15日
各艦の略歴はこちら
寸法・排水量 ACR-10:竣工時 ACR-11:竣工時 ACR-12 / 13:竣工時
全長 153.8m 153.8m 153.8m
水線長 N/A N/A N/A
垂線間長 N/A N/A N/A
最大幅 22.2m 22.2m 22.2m
水線幅 N/A N/A N/A
吃水 7.60m N/A N/A
軽荷排水量 N/A N/A N/A
基準排水量 N/A N/A N/A
常備排水量 14,500t N/A N/A
満載排水量 15,830t N/A N/A
機関関係 ACR-10:竣工時 ACR-11:竣工時 ACR-12 / 13:竣工時
主罐 バブコック＆ウィルコックス式石炭専焼水管罐:16基 バブコック＆ウィルコックス式石炭専焼水管罐:16基 バブコック＆ウィルコックス式石炭専焼水管罐:16基
主機 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基 直立型三気筒三段膨張式レシプロエンジン:2基
軸数 1軸 1軸 1軸
出力 23,000ihp 23,000ihp 23,000ihp
航続距離 N/A N/A N/A
速力 22.0kt 22.0kt 22.0kt
燃料搭載量 石炭:1,975t 石炭:1,939t 石炭:1,950t
装甲防御 ACR-10:竣工時 ACR-11:竣工時 ACR-12 / 13:竣工時
水線部舷側装甲 127mm (5.0in) 127mm (5.0in) 127mm (5.0in)
上部舷側装甲 51mm (2.0in) 51mm (2.0in) 51mm (2.0in)
前後主隔壁 N/A N/A N/A
水雷隔壁 N/A N/A N/A
最上甲板装甲 - - -
上甲板装甲 - - -
中甲板装甲
  • 水平部:38mm (1.5in)
  • 傾斜部:76mm (3.0in)
  • 水平部:38mm (1.5in)
  • 傾斜部:76mm (3.0in)
  • 水平部:38mm (1.5in)
  • 傾斜部:76mm (3.0in)
下甲板装甲 弾薬庫上部:25mm (1.0in) 弾薬庫上部:25mm (1.0in) 弾薬庫上部:38mm (1.5in)
主砲塔
  • 前面:229mm (9.0in)
  • 側面:178mm (7.0in)
  • 後面:127mm (5.0in)
  • 天蓋:64mm (2.5in)
  • 前面:229mm (9.0in)
  • 側面:178mm (7.0in)
  • 後面:127mm (5.0in)
  • 天蓋:64mm (2.5in)
  • 前面:229mm (9.0in)
  • 側面:178mm (7.0in)
  • 後面:127mm (5.0in)
  • 天蓋:64mm (2.5in)
主砲塔バーベット部
  • 前面:178mm (7.0in)
  • 側面:178mm (7.0in)
  • 後面:102mm (4.0in)
  • 甲板下:102mm (4.0in)
  • 前面:178mm (7.0in)
  • 側面:178mm (7.0in)
  • 後面:102mm (4.0in)
  • 甲板下:102mm (4.0in)
  • 前面:203mm (8.0in)
  • 側面:203mm (8.0in)
  • 後面:127mm (5.0in)
  • 甲板下:102mm (4.0in)
副砲ケースメイト部 38mm (1.5in) 38mm (1.5in) 38mm (1.5in)
司令塔
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 後面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 後面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
  • 前面:229mm (9.0in)
  • 側面:229mm (9.0in)
  • 後面:229mm (9.0in)
  • 天蓋:51mm (2.0in)
搭載火器 ACR-10:竣工時 ACR-11:竣工時 ACR-12 / 13:竣工時
主砲 Mk.3 40口径25.4cm連装砲:2基 Mk.3 40口径25.4cm連装砲:2基 Mk.3 40口径25.4cm連装砲:2基
副砲 Mk.8 50口径15.2cm (6.0in) 単装砲:16基 Mk.8 50口径15.2cm (6.0in) 単装砲:16基 Mk.8 50口径15.2cm (6.0in) 単装砲:16基
小火器
  • Mk.2 50口径7.6cm (3.0in) 単装砲:22基
  • 4.7cm (3pdr) 単装砲:12基
  • 50口径3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:22基
  • 4.7cm (3pdr) 単装砲:12基
  • 50口径3.7cm (1pdr) 単装砲:2基
  • Mk.2 50口径7.6cm (3.0in) 単装砲:22基
  • 4.7cm (3pdr) 単装砲:12基
  • 50口径3.7cm (1pdr) 単装砲:2基
ミサイル兵装 - - -
対空火器 - - -
水雷兵装
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
  • 53.3cm単装魚雷発射管 (水中固定式):4基
  • ↑53.3cm魚雷:N/A
対潜火器 - - -
機雷戦装備 - - -
測距儀 / レーダー ACR-10:竣工時 ACR-11:竣工時 ACR-12 / 13:竣工時
射撃指揮装置 N/A N/A N/A
射撃指揮レーダー - - -
捜索レーダー - - -
ソナー - - -
航空艤装 ACR-10:竣工時 ACR-11:竣工時 ACR-12 / 13:竣工時
計画搭載数 - - -
カタパルト - - -
乗員定数 ACR-10:竣工時 ACR-11:竣工時 ACR-12 / 13:竣工時
定員 856名 856名 856名
