イギリス海軍"D"級潜水艦
"D" class Submarine
1.D1
起工:1907年5月14日
進水:1908年5月16日
竣工:1909年9月
沈没:1918年10月23日 (実艦標的)
 2.D2
起工:1909年7月10日
進水:1910年5月25日
竣工:1911年3月29日
戦没:1914年11月25日 (水上艦対潜攻撃)
 3.D3
起工:1910年3月15日
進水:1910年10月17日
竣工:1911年8月30日
戦没:1918年3月12日 (誤射)

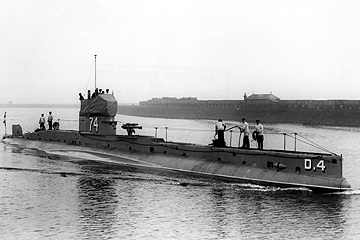

 4.D4
起工:1910年2月24日
進水:1911年5月27日
竣工:1911年11月29日
除籍:1921年12月17日
5.D5
起工:1910年2月23日
進水:1911年8月28日
竣工:1911年2月19日
戦没:1914年11月3日 (触雷)
 6.D6
起工:1910年2月24日
進水:1911年10月23日
竣工:1912年4月19日
戦没:1918年6月28日 (潜水艦雷撃)
 7.D7
起工:1910年2月14日
進水:1911年1月14日
竣工:1911年12月14日
除籍:1921年12月9日
 8.D8
起工:1910年2月14日
進水:1911年9月23日
竣工:1912年3月23日
除籍:1921年12月19日
9.D9
起工:-
進水:-
竣工:-
建造取止:1910年 (※"E"級潜水艦に振替)
 10.D10
起工:-
進水:-
竣工:-
建造取止:1910年 (※"E"級潜水艦に振替)

各艦の略歴はこちら
寸法・排水量 D1:竣工時 D2:竣工時 D3～D8:竣工時
全長 49.68m (163ft 0.0in) 49.40m (162ft 1.0in) 50.17m (164ft 7.0in)
水線長 N/A N/A N/A
垂線間長 48.31m (158ft 6.0in) 48.21m (158ft 2.0in) 48.77m (160ft 0.0in)
最大幅 6.25m (20ft 6.0in) 6.26m (20ft 6.5in) 6.22m (20ft 5.0in)
水線幅 6.25m (20ft 6.0in) 6.26m (20ft 6.5in) 6.22m (20ft 5.0in)
耐圧殻最大幅 4.14m (13ft 7.0in) 4.17m (13ft 8.125in) 4.24m (13ft 10.875in)
吃水 3.18m (10ft 5.0in) 3.29m (10ft 9.5in) 3.48m (11ft 5.0in)
軽荷排水量 N/A N/A N/A
基準排水量 N/A N/A N/A
常備排水量 (水上排水量) 491t (483LT) 497t (489LT) 503t (495LT)
満載排水量 (水中排水量) 605t (595LT) 613t (603LT) 630t (620LT)
機関関係 D1:竣工時 D2:竣工時 D3～D8:竣工時
主罐 - - -
主機
  • ディーゼルエンジン:1基
  • 電動機:2基
  • ディーゼルエンジン:1基
  • 電動機:2基
  • ディーゼルエンジン:1基
  • 電動機:2基
軸数 1軸 1軸 1軸
出力
  • 水上:1,200bhp
  • 水中:420shp
  • 水上:1,200bhp
  • 水中:440shp
  • 水上:1,200bhp
  • 水中:440shp
航続距離
  • 水上:14.0kt / 1,680nm
  • 水中:9.0kt / 20nm
  • 水上:14.0kt / 1,460nm
  • 水中:9.0kt / 14nm
  • 水上:14.0kt / 1,460nm
  • 水中:9.0kt / 14nm
速力
  • 水上:14.0kt
  • 水中:9.0kt
  • 水上:14.0kt
  • 水中:9.0kt
  • 水上:14.0kt
  • 水中:9.0kt
燃料搭載量
  • 軽質油:14.8t (14.6LT)
  • 電池セル数:210セル
  • 軽質油:29.5t (29.0LT)
  • 電池セル数:220セル
  • 軽質油:29.9t (29.4LT)
  • 電池セル数:220セル
装甲防御 D1:竣工時 D2:竣工時 D3～D8:竣工時
水線部舷側装甲 - - -
上部舷側装甲 - - -
最上甲板装甲 - - -
上甲板装甲 - - -
主甲板装甲 - - -
中甲板装甲 - - -
下甲板装甲 - - -
主砲楯 - - -
司令塔 - - -
可潜深度 D1:竣工時 D2:竣工時 D3～D8:竣工時
安全潜航深度 N/A N/A N/A
限界潜航深度 N/A N/A N/A
搭載火器 D1:竣工時 D2:竣工時 D3～D8:竣工時
主砲 - - -
副砲 - - -
小火器 - - -
ミサイル兵装 - - -
対空火器 - - -
水雷兵装
  • 45.0cm (17.7in) 単装魚雷発射管 (艦首固定式):2基
  • 45.0cm (17.7in) 単装魚雷発射管 (艦尾固定式):1基
  • ↑45.0cm (17.7in) 魚雷:6本
  • 45.0cm (17.7in) 単装魚雷発射管 (艦首固定式):2基
  • 45.0cm (17.7in) 単装魚雷発射管 (艦尾固定式):1基
  • ↑45.0cm (17.7in) 魚雷:6本
  • 45.0cm (17.7in) 単装魚雷発射管 (艦首固定式):2基
  • 45.0cm (17.7in) 単装魚雷発射管 (艦尾固定式):1基
  • ↑45.0cm (17.7in) 魚雷:6本
対潜火器 - - -
機雷戦装備 - - -
測距儀 / レーダー D1:竣工時 D2:竣工時 D3～D8:竣工時
射撃指揮装置 - - -
射撃指揮レーダー - - -
捜索レーダー - - -
ソナー - - -
航空艤装 D1:竣工時 D2:竣工時 D3～D8:竣工時
計画搭載数 - - -
カタパルト - - -
乗員定数 D1:竣工時 D2:竣工時 D3～D8:竣工時
定員 25名 25名 25名
