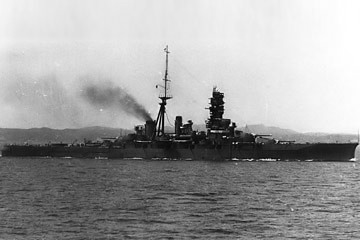

| 1.金剛 Kongo | 2.比叡 Hiei |

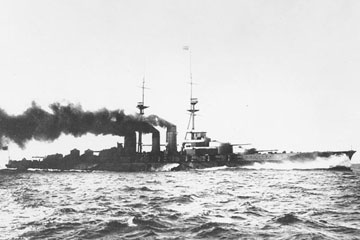

| 3.榛名 Haruna
起工:1912年3月16日 進水:1913年12月14日 竣工:1915年4月19日 類別変更:1931年6月1日 (→戦艦) 全損:1945年7月28日 (航空攻撃) 除籍:1945年11月20日 解体:1946年7月4日 |
4.霧島 Kirishima |
| 各艦の略歴はこちら | |
金剛型巡洋戦艦
| 寸法・排水量 | 金剛:竣工時 | 比叡:竣工時 | 榛名:竣工時 | 霧島:竣工時 | 比叡:練習戦艦化後 | 比叡:1933年頃 |
|---|---|---|---|---|---|---|
| 全長 | 214.6m | 214.6m | 214.6m | 214.6m | 214.6m | 214.6m |
| 水線長 | 211.8m | 211.8m | 211.8m | 211.8m | 211.8m | 211.8m |
| 垂線間長 | N/A | N/A | N/A | N/A | N/A | N/A |
| 最大幅 | 28.0m | 28.0m | 28.0m | 28.0m | 28.0m | 28.0m |
| 水線幅 | 28.0m | 28.0m | 28.0m | 28.0m | 28.0m | 28.0m |
| 吃水 | 8.4m | 8.4m | 8.4m | 8.4m | 6.30m | N/A |
| 軽荷排水量 | N/A | N/A | N/A | N/A | N/A | N/A |
| 基準排水量 | N/A | N/A | N/A | N/A | 19,500t | N/A |
| 常備排水量 | 27,500t | N/A | N/A | N/A | N/A | N/A |
| 満載排水量 | 32,200t | N/A | N/A | N/A | N/A | N/A |
| 機関関係 | 金剛:竣工時 | 比叡:竣工時 | 榛名:竣工時 | 霧島:竣工時 | 比叡:練習戦艦化後 | 比叡:1933年頃 |
| 主罐 | ヤーロー式炭油混焼水管罐:36基 | イ号艦本式炭油混焼水管罐:36基 | ヤーロー式炭油混焼水管罐:36基 | ヤーロー式炭油混焼水管罐:36基 |
|
|
| 主機 | パーソンズ式直結タービンエンジン:2基 | パーソンズ式直結タービンエンジン:2基 | ブラウン゠カーチス式直結タービンエンジン:2基 | パーソンズ式直結タービンエンジン:2基 | パーソンズ式直結タービンエンジン:2基 | パーソンズ式直結タービンエンジン:2基 |
| 軸数 | 4軸 | 4軸 | 4軸 | 4軸 | 4軸 | 4軸 |
| 出力 | 75,000shp | 75,000shp | 75,000shp | 75,000shp | 13,800shp | 13,800shp |
| 航続距離 | 14.0kt / 8,000nm | 14.0kt / 8,000nm | 14.0kt / 8,000nm | 14.0kt / 8,000nm | N/A | N/A |
| 速力 | 27.5kt | 27.5kt | 27.5kt | 27.5kt | 18.0kt | 18.0kt |
| 燃料搭載量 |
|
|
|
|
|
|
| 装甲防御 | 金剛:竣工時 | 比叡:竣工時 | 榛名:竣工時 | 霧島:竣工時 | 比叡:練習戦艦化後 | 比叡:1933年頃 |
| 水線部舷側装甲 | 203mm | 203mm | 203mm | 203mm | - | - |
| 上部舷側装甲 | 152mm | 152mm | 152mm | 152mm | - | - |
| 前後主隔壁 | N/A | N/A | N/A | N/A | N/A | N/A |
| 水雷隔壁 | N/A | N/A | N/A | N/A | N/A | N/A |
| 最上甲板装甲 | 32mm | 32mm | 32mm | 32mm | 32mm | 32mm |
| 上甲板装甲 | 25mm | 25mm | 25mm | 25mm | 25mm | 25mm |
| 中甲板装甲 | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm |
| 下甲板装甲 | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm |
| 主砲塔 |
|
|
|
|
|
|
| 主砲塔バーベット部 | 229mm | 229mm | 229mm | 229mm | 229mm | 229mm |
| 副砲ケースメイト部 | 152mm | 152mm | 152mm | 152mm | - | - |
| 司令塔 |
|
|
|
|
|
|
| 搭載火器 | 金剛:竣工時 | 比叡:竣工時 | 榛名:竣工時 | 霧島:竣工時 | 比叡:練習戦艦化後 | 比叡:1933年頃 |
| 主砲 | 四一式 45口径35.6cm連装砲:4基 | 四一式 45口径35.6cm連装砲:4基 | 四一式 45口径35.6cm連装砲:4基 | 四一式 45口径35.6cm連装砲:4基 | 四一式 45口径35.6cm連装砲:3基 | 四一式 45口径35.6cm連装砲:3基 |
| 副砲 | 四一式 50口径15.2cm単装砲:16基 | 四一式 50口径15.2cm単装砲:16基 | 四一式 50口径15.2cm単装砲:16基 | 四一式 50口径15.2cm単装砲:16基 | 四一式 50口径15.2cm単装砲:16基 | 四一式 50口径15.2cm単装砲:16基 |
| 小火器 | 四一式 40口径7.6cm単装砲:8基 | 四一式 40口径7.6cm単装砲:4基 | 四一式 40口径7.6cm単装砲:4基 | 四一式 40口径7.6cm単装砲:4基 | - | - |
| ミサイル兵装 | - | - | - | - | - | - |
| 対空火器 | - | - | - | - |
|
|
| 水雷兵装 | 53.3cm単装魚雷発射管 (水中固定式):8基 | 53.3cm単装魚雷発射管 (水中固定式):8基 | 53.3cm単装魚雷発射管 (水中固定式):8基 | 53.3cm単装魚雷発射管 (水中固定式):8基 | - | - |
| 対潜火器 | - | - | - | - | - | - |
| 機雷戦装備 | - | - | - | - | - | - |
| 測距儀 / レーダー | 金剛:竣工時 | 比叡:竣工時 | 榛名:竣工時 | 霧島:竣工時 | 比叡:練習戦艦化後 | 比叡:1933年頃 |
| 射撃指揮装置 |
|
|
|
|
|
|
| 射撃指揮レーダー | - | - | - | - | - | - |
| 捜索レーダー | - | - | - | - | - | - |
| ソナー | - | - | - | - | - | - |
| 電子戦装置 | - | - | - | - | - | - |
| 航空艤装 | 金剛:竣工時 | 比叡:竣工時 | 榛名:竣工時 | 霧島:竣工時 | 比叡:練習戦艦化後 | 比叡:1933年頃 |
| 計画搭載数 | - | - | - | - | - | - |
| カタパルト | - | - | - | - | - | - |
| 乗員定数 | 金剛:竣工時 | 比叡:竣工時 | 榛名:竣工時 | 霧島:竣工時 | 比叡:練習戦艦化後 | 比叡:1933年頃 |
| 定員 | 1,220名 | N/A | N/A | N/A | N/A | N/A |
